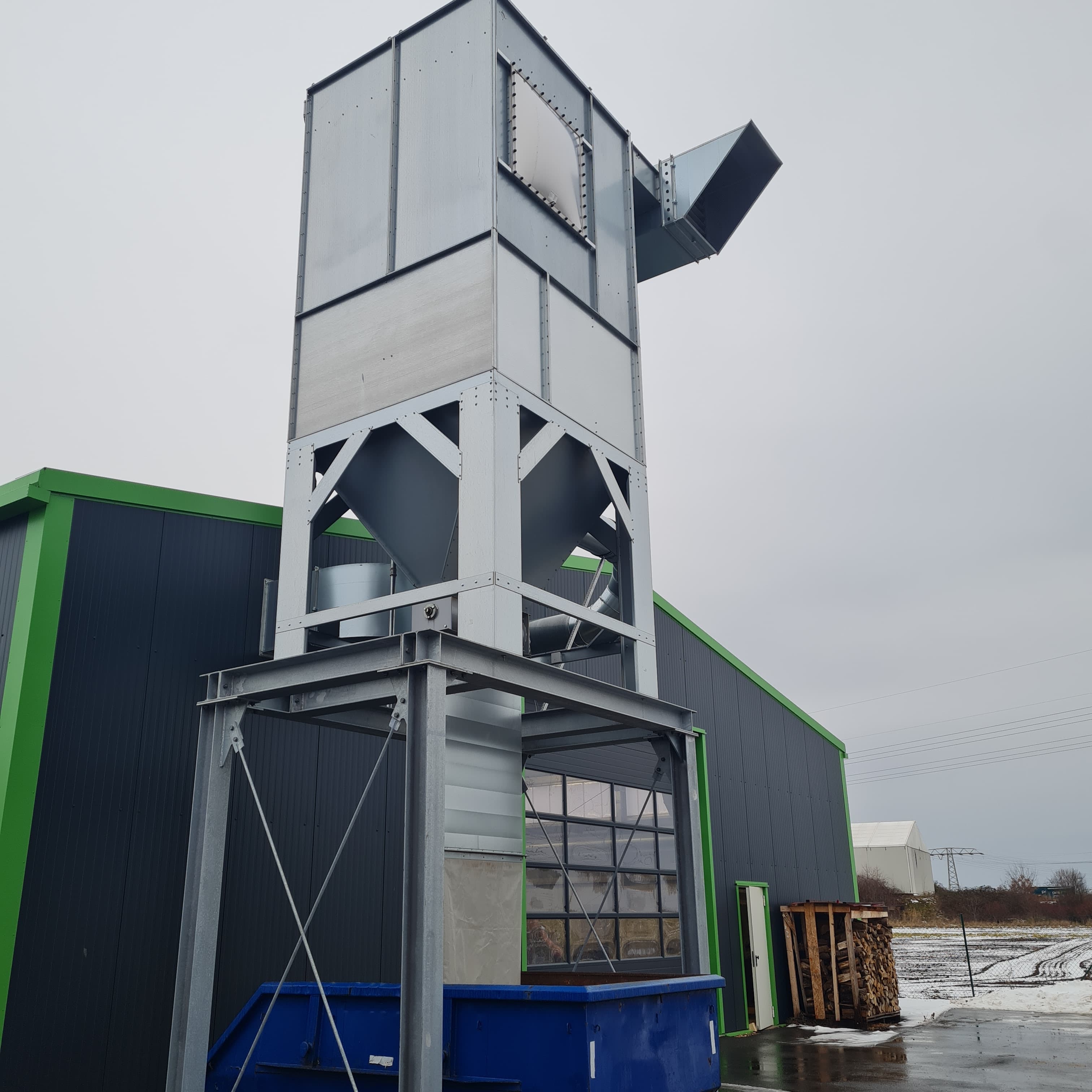

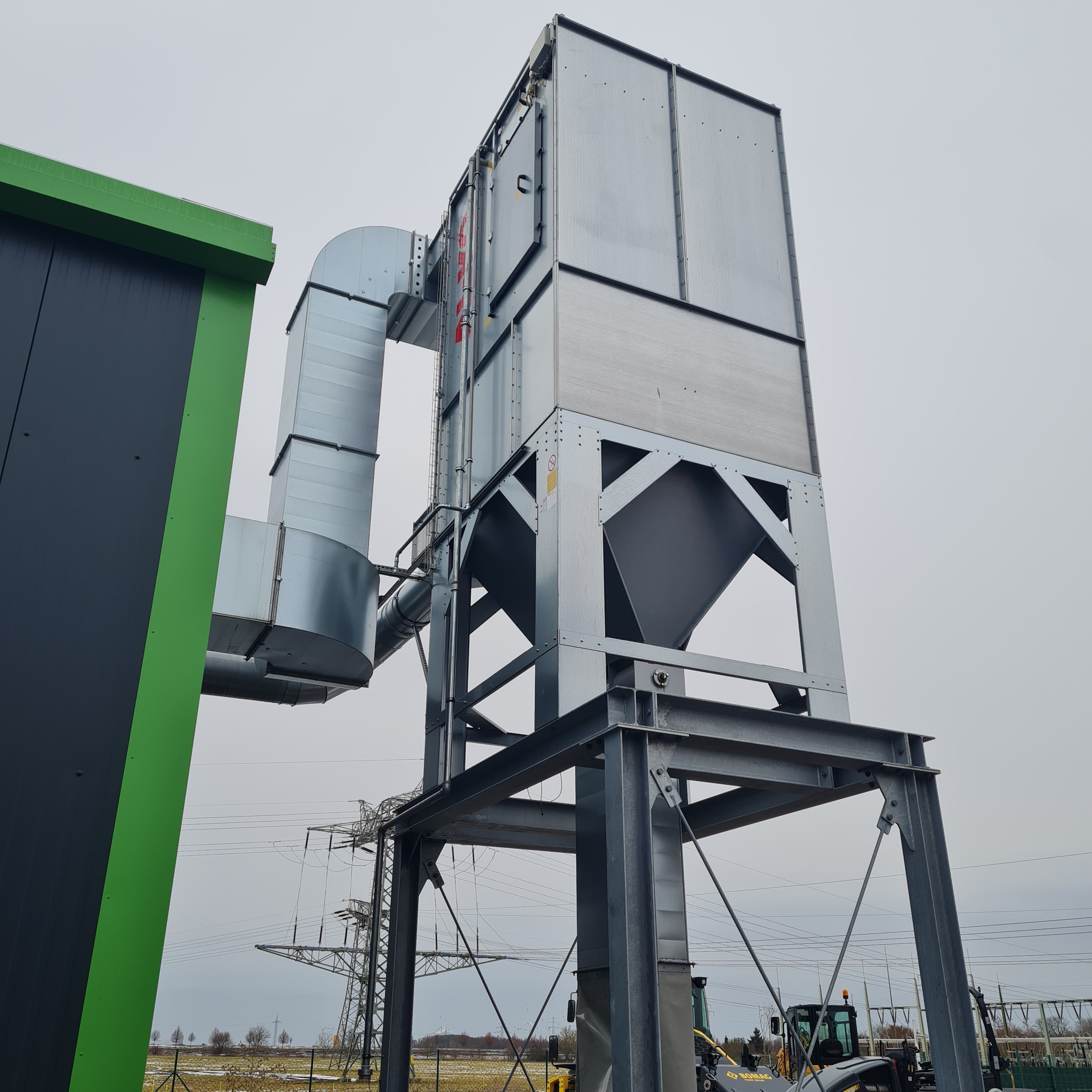

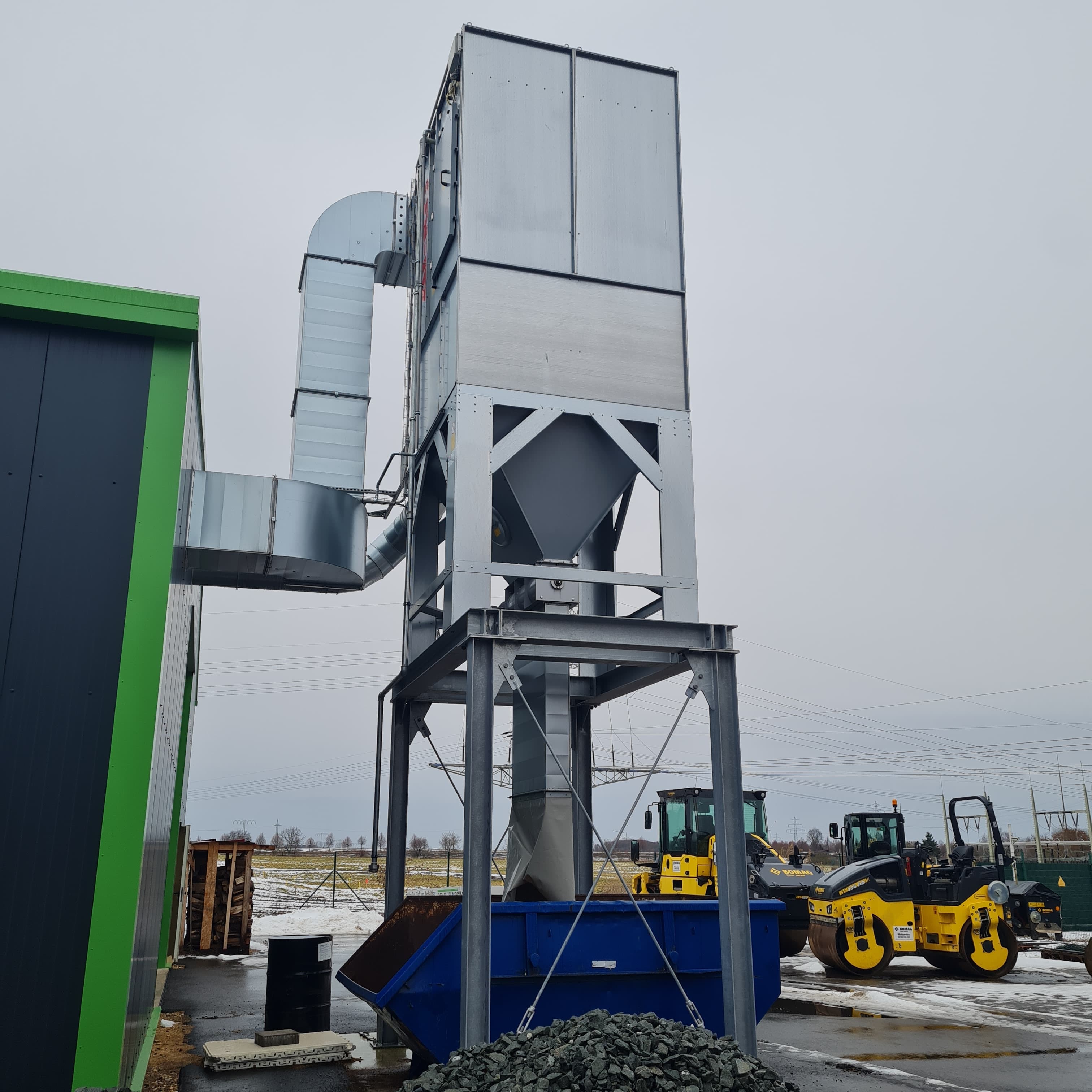

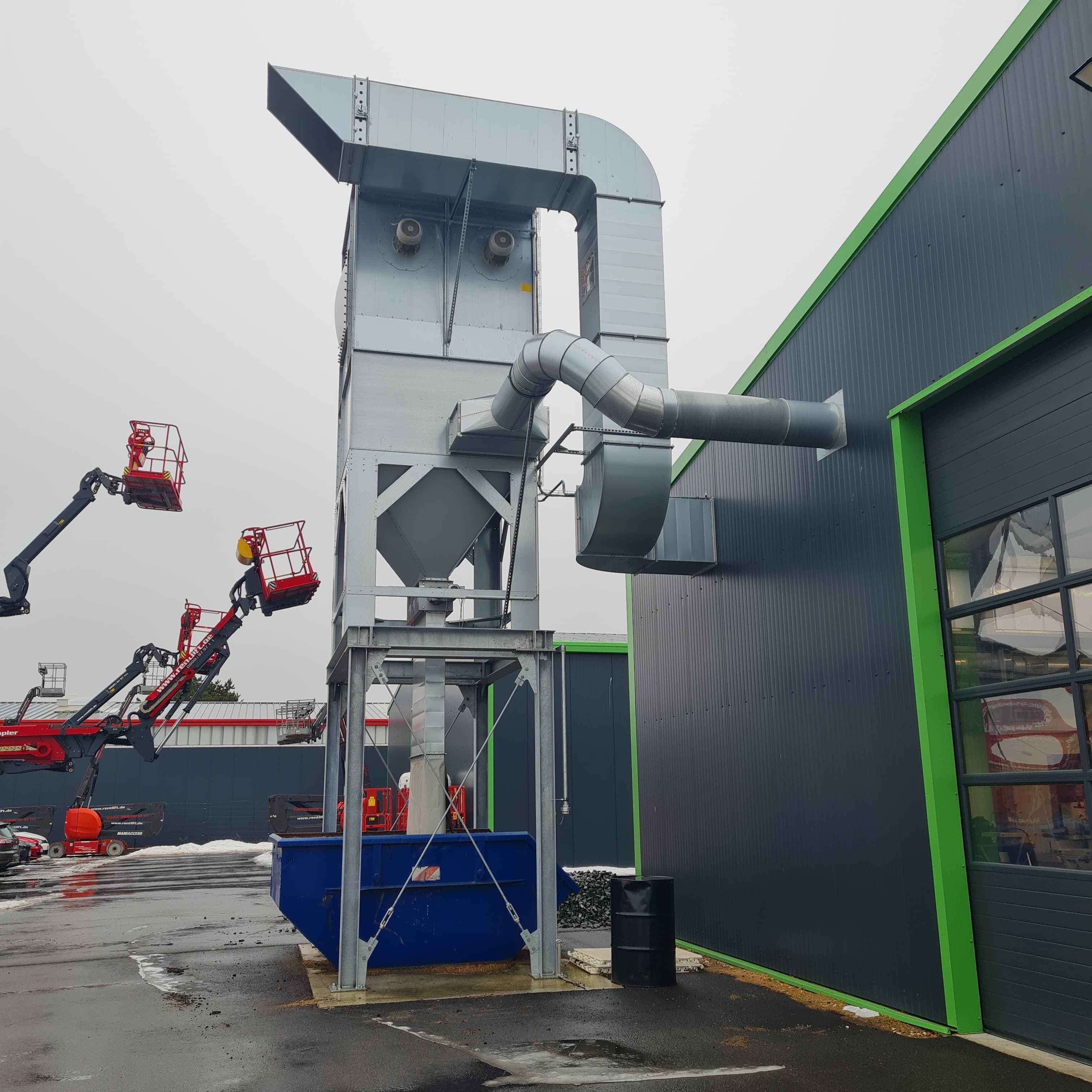

Filterhaus AL-KO Eco Jet Duo 6 XL ZRS 2 x 7,5 kW

Gebrauchtanlage

Baujahr 2023

Zustand: wie neu, Anlage hat nur wenige Betriebsstunden


Ausstattung und technische Daten:

- Stationäre Reinluftfilteranlage ECO JET DUO 6 XL ZRS 2 x 7,5 kW

- Zur Absaugung von Holzstäuben und -spänen

- Ventilator: 2 x 7,5 kW

- Volumenstrom: 10.000 m³/h bei

- Unterdruck: 2.700 Pa (total) / 2.200 Pa (statisch)

- Filter: 80 Stk à 2,50 m

- BIA Kategorie M, elektrisch leitend

- Filterfläche: 77,6 m²

- Filterflächenbelastung: 129 m³/(m²xh)

- Filterabreinigung:AL-KO OPTI JET®

- Druckentlastungsflächen: 0,84 m² (Berstscheiben)

- Unterbau mit Schüttschacht und Zellenradschleuse
Trockenschleusung mit C-Kupplung

bestehend aus:

- ECO JET DUO 6 OBERTEIL, 2 x 7,5 KW:
Reinluftfilteranlage;
2 x 7,5 kW Ventilator;
AL-KO OPTI-JET Filterreinigung;
inkl. Druckentlastungsflächen und
Trockenschleusung mit C-Kupplung;
ohne Filter und Steuerung;
inkl. Druckdosen


- ECO JET DUO 6 ZWR XL - 1100 MM:
Zwischenring für Expansionserhöhung
bzw. Geräteerhöhung
mit 2 Ansaugöffnung für Ansaugstutzen

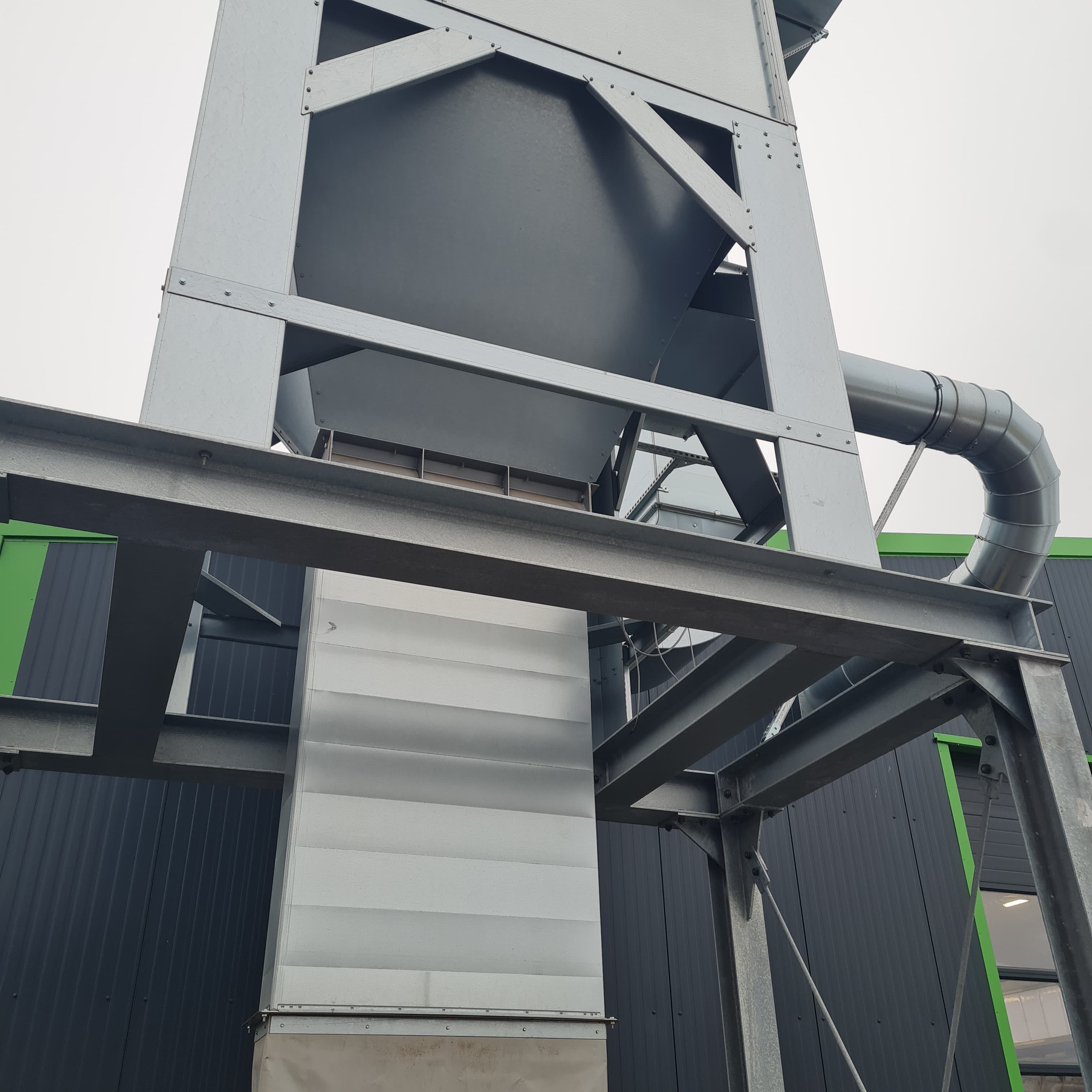

- Unterbau mit Schüttschacht
und eingebauter Zellenradschleuse
960/1 FG:
zur Entsorgung der Späne über bauseitigen
Transportventilator in vorhandenes Silo oder
ähnliches
Transportleitung DN 200 mm, ca. 1.260 mm
lang unter der Zellenradschleuse, Anschluss
an Transportleitung bauseits
Zellenradschleuse zertifiziert nach ATEX-
Direktive 94/9/EG
Technische Daten ZRS 960/1FG:
CE 0588 Ex II 1D/-
(Gerät Innen/Außenbereich);
EX D (Schutzsystem); FSA 11 ATEX 1614X
Motorleistung:
0,18 kW / 0,78 A
3 Ph / 400 V / 50 Hz
Schutzart/ Bauform:
IP 54 / B3
Isolationsklasse:
F
Drehzahl:
41 U/min
Förderleistung*:
15.744 l/h*
Zellenzahl:
7 Stück
Einlauf-/Auslaufquerschnitt:
960 x 250 mm /
960 x 208 mm
Abmessungen (BxTxH):
1.100 x 605 x 330 mm
Temperaturbereich:
bis 50°C
*abhängig vom Material


- FILTER & STÜTZKORB 2,5 / KAT M EL
WEIß
FILTER ECO JET DUO 6:
80 Stück benötigt
Filter BIA Kategorie „M“ – elektrisch leitend;
2,50 m lang, inkl. Stützkörbe;
77,6 m² Filterfläche


- Ansaugstutzen 400 mm:
mit Rückschlagklappe im Rechteckkanal


- ECO JET Rückstauklappe
910X346x500

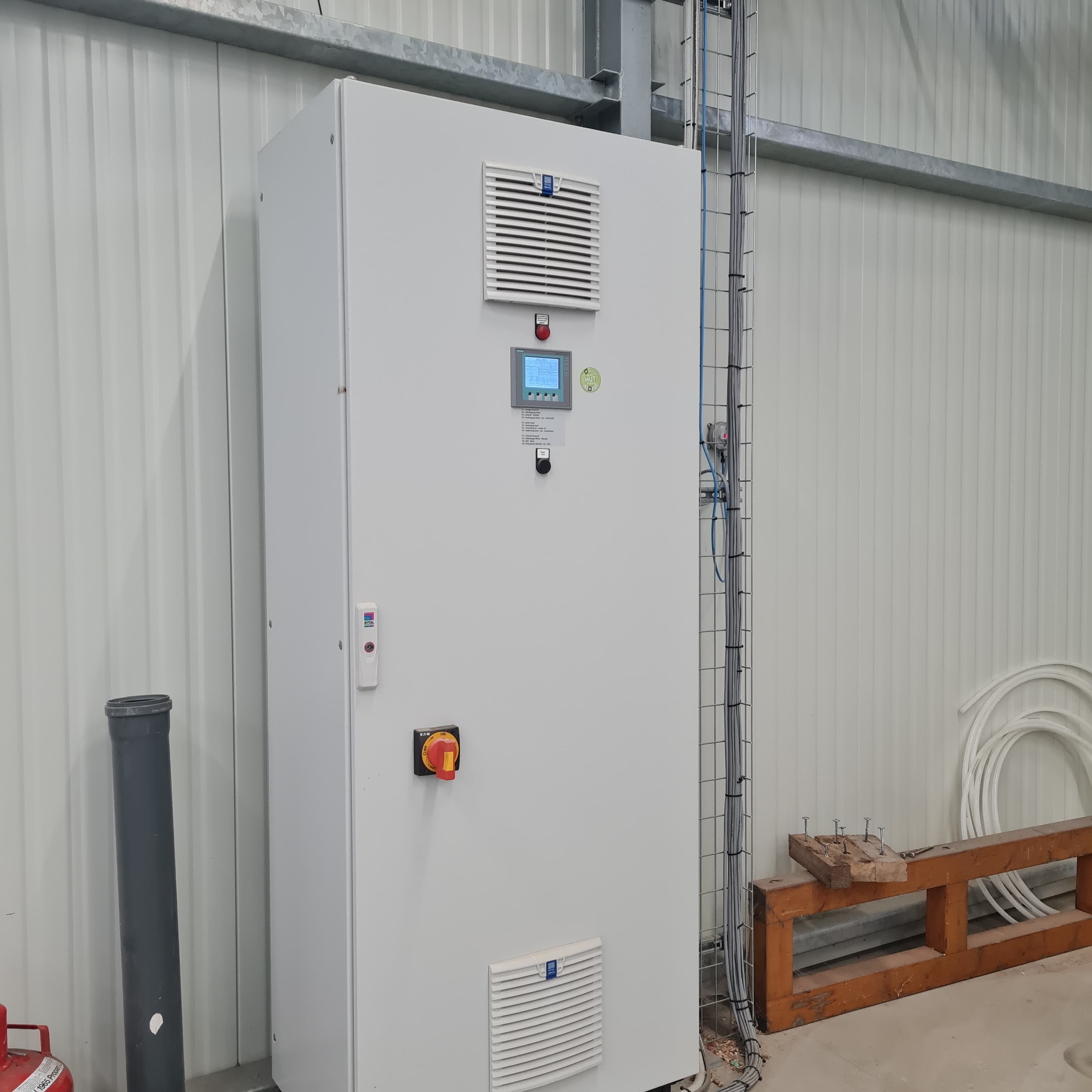

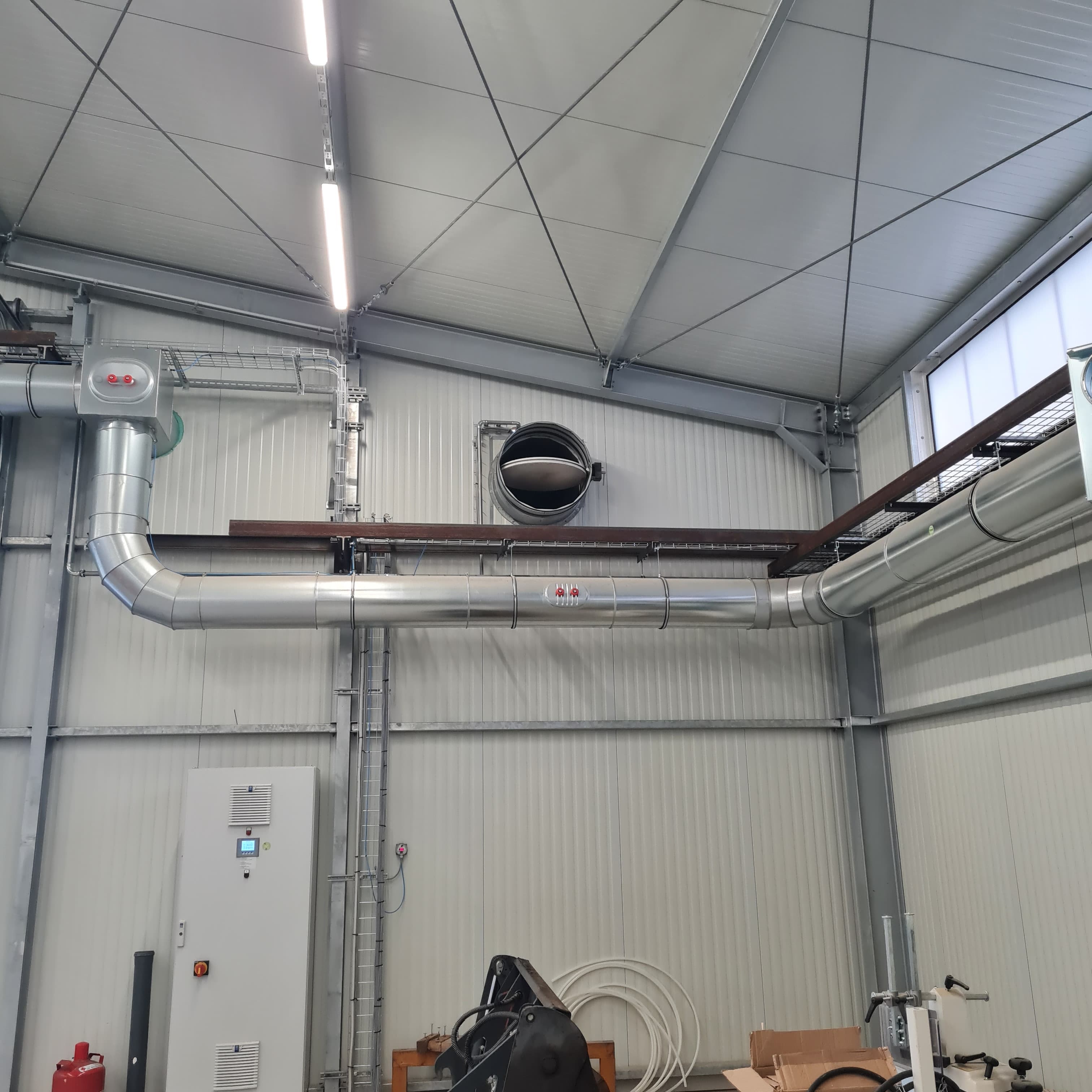

- Schaltschrank – AL-KO Control System:
GRUNDSTEUERUNG ACS II MIT
TOUCHSCREEN – DISPLAY:
Grundeinheit für eine Kaskadenschaltung
von 2 Ventilatoren mittels FU bis max. 37
kW; entsprechende Leistungsstelle und
Ansteuerungen sowie der
Frequenzumrichter sind in der Grundeinheit
enthalten; Der FU ist im Schaltschrank
eingebaut

Kaskadenschaltung mit FU-Übergabe:
Ventilator 1 läuft am FU, bei Erreichen des
Schwellwertes Umschaltung in Netzbetrieb;
Ventilator 2 übernimmt FU und regelt nach
Bedarf;
Grundfunktionen:
Steuerspannung 24 V

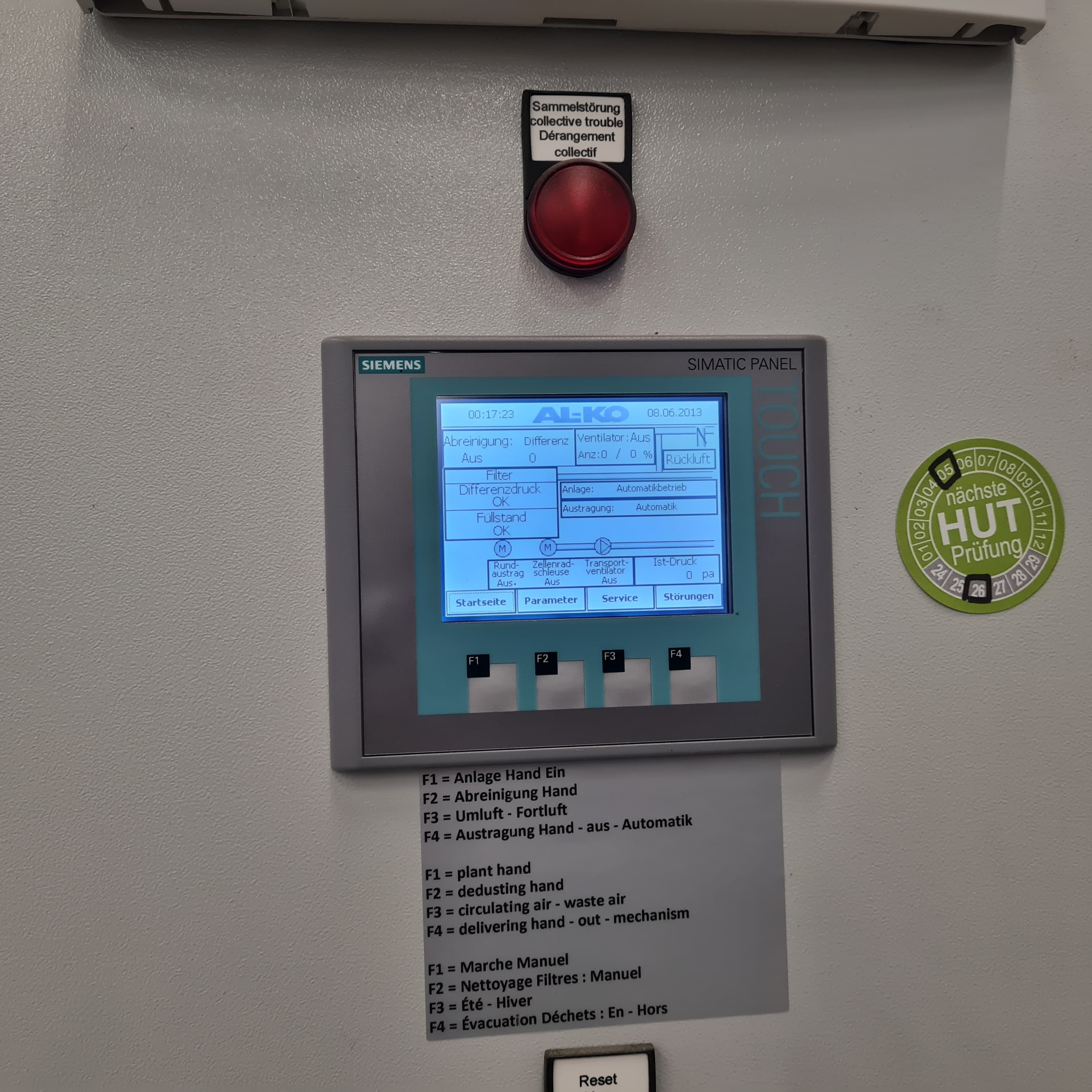

Touchscreen-Display, ST 1200 Steuerung,
Netzteil Sitop Power, Sammelstörmeldung
Anzeige Störmeldung als Klartext im
Display und Sammelstörlampe in der Tür
Manueller Start der Austragung über
Display-Taster
Start Abreinigung über Differenzdruck
Manueller Start der Abreinigung über
Taster
Nachreinigung
Überwachung Brandschutzklappe
Signalauswertung Reststaubsensor
Signalauswertung Füllstandmelder
Start über externen potentialfreien Kontakt
Überwachung max. Druck im Filter
Betriebsstundenzähler
Anzeige Wartungsintervall
Schaltschrankbeleuchtung
Schaltschrankbelüftung


- Abreinigung:
10 MAGNETVENTILE einzeln angesteuert


- Maschinenerkennung:
SCHIEBERSTEUERUNG 4ER GRUPPEN:
Maschinen- und Schieberansteuerung über
Ansteuerung von 4 Maschinen mittels
potentialfreiem Kontakt (PFK) oder
Induktionsspule und 4 Absperrschiebern
24 V DC (motorisch mit EIN-DRAHT-
STEUERUNG oder elektropneumatisch);
max. 4 Platten in Reihe pro Förderstrang
für bis zu 8 Maschinen


- Leistungsteile für Austragungselemente:
Zeitparameter am Touch-Display einstellbar
LEISTTEIL ZRS BIS 0,18 kW


- Überwachung / Signalelemente:
BERSTSCHEIBENSENSOR

BERSTSCHEIBENAUSWERTE-EINHEIT

DRUCKTRANSMITTER FUER FU

DRUCKDOSEN MONTIERT KPL

BLITZLAMPE STOERANZEIGE

2xKaltleiterauswertung

FL / RL SCHALTUNG (24V DC)
Umschaltung Fortluft / Rückluft – Sommer/
Winterbetrieb
nur notwendig bei Rückführung der
gereinigten Rückluft in den Arbeitsraum

Drehüberwachung Zellenradschleuse
Filterwächter / Reststaubüberwachung
mit Auswerteeinheit,
erforderlich bei Rückluftführung in den
Arbeitsraum nach DIN EN 12779 und H3
(Die Reststaubüberwachung erfasst mittels
eines Elektro-kinetischen Sensors den
Reststaub im Rückluftkanal.
Bei Überschreitung des festgelegten
Grenzwertes von 0,3 mg/m³ generiert die
Auswerteeinheit einen selbsthaltenden
Alarm. Die Umluftklappe wird dann in
Fortluftstellung gebracht.)


- Klemmkasten:
10ER KLEMMKASTEN 24 V/230 V & V-
KABEL
Komplett verdrahtet für Filterabreinigung
inkl. ca. 6 lfm Kabel

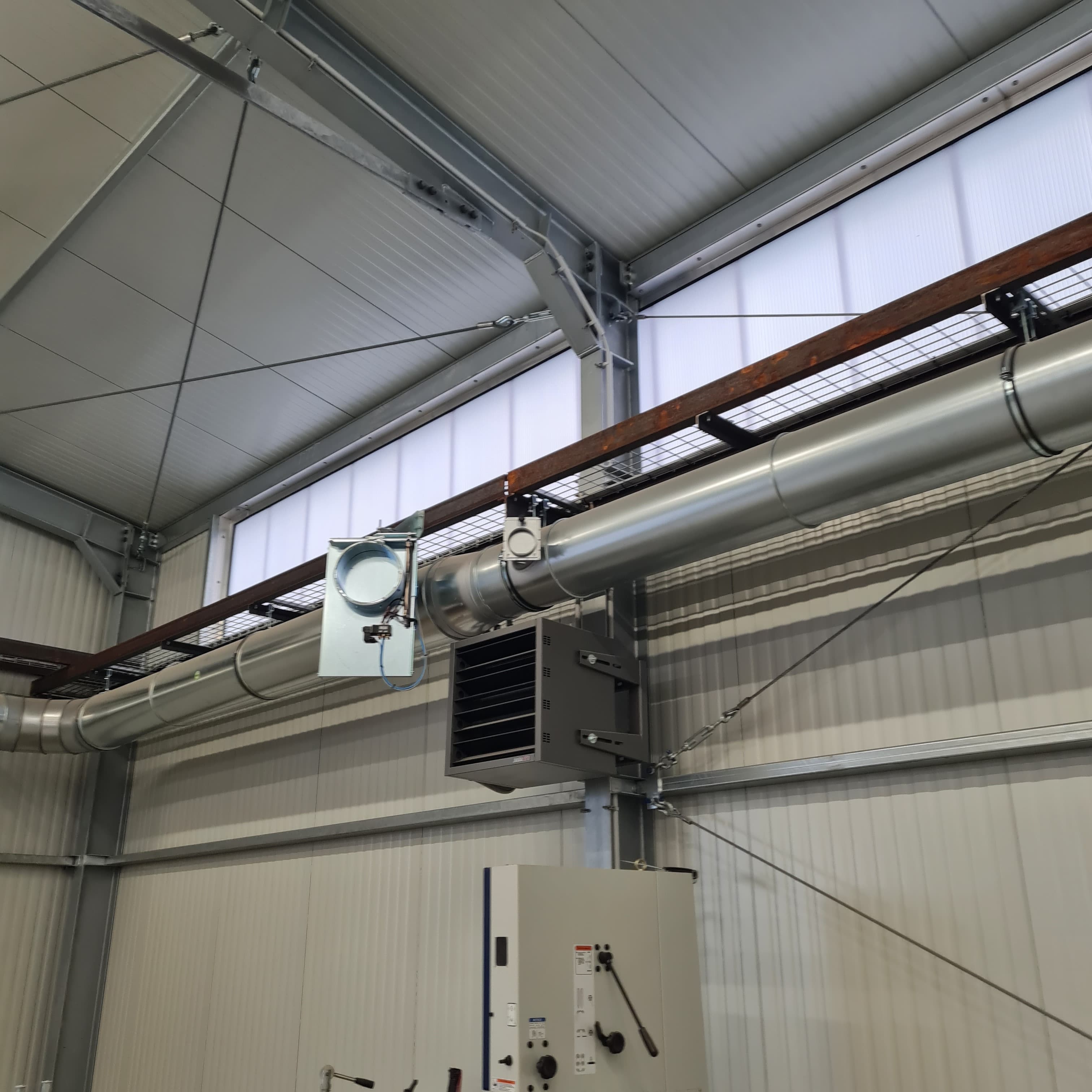

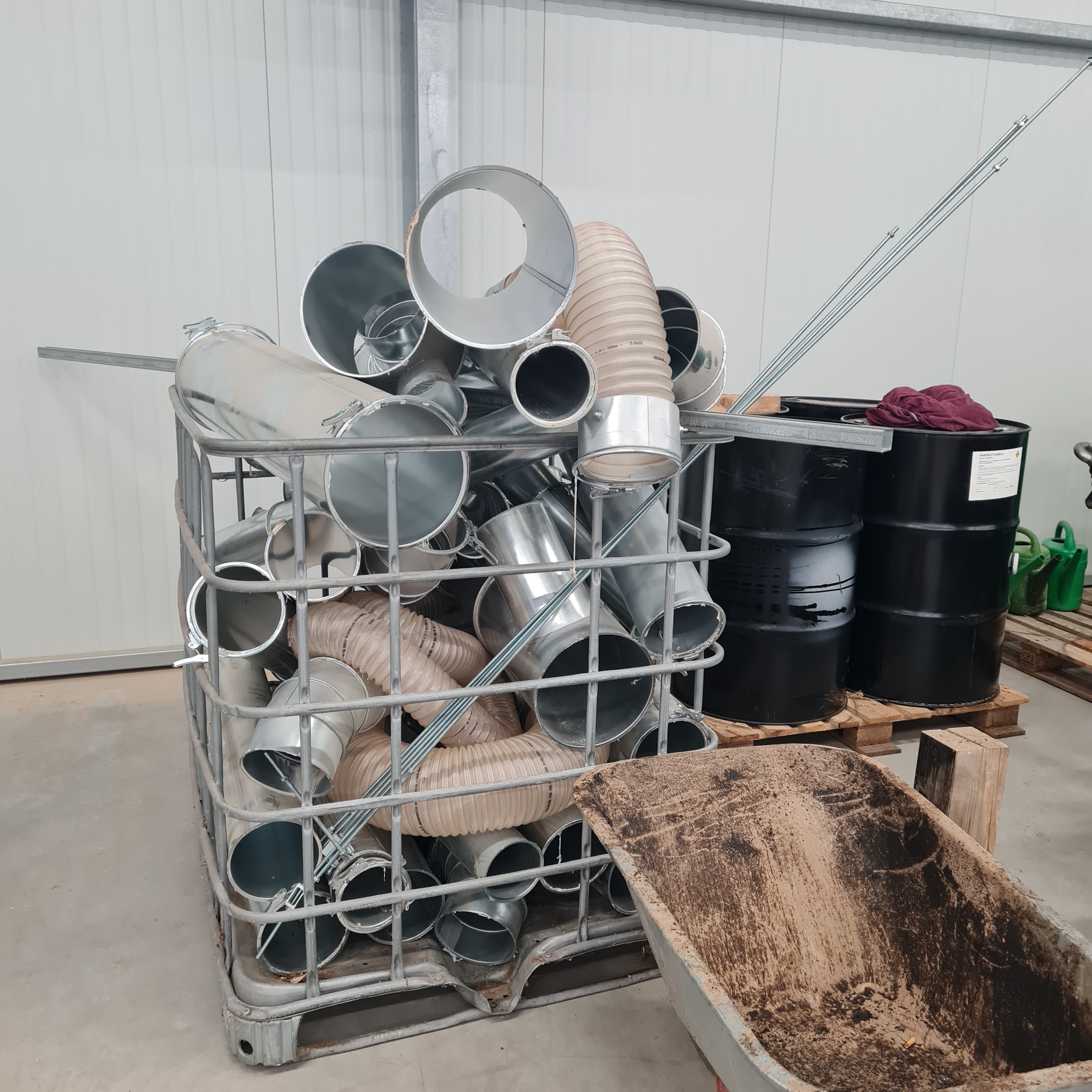

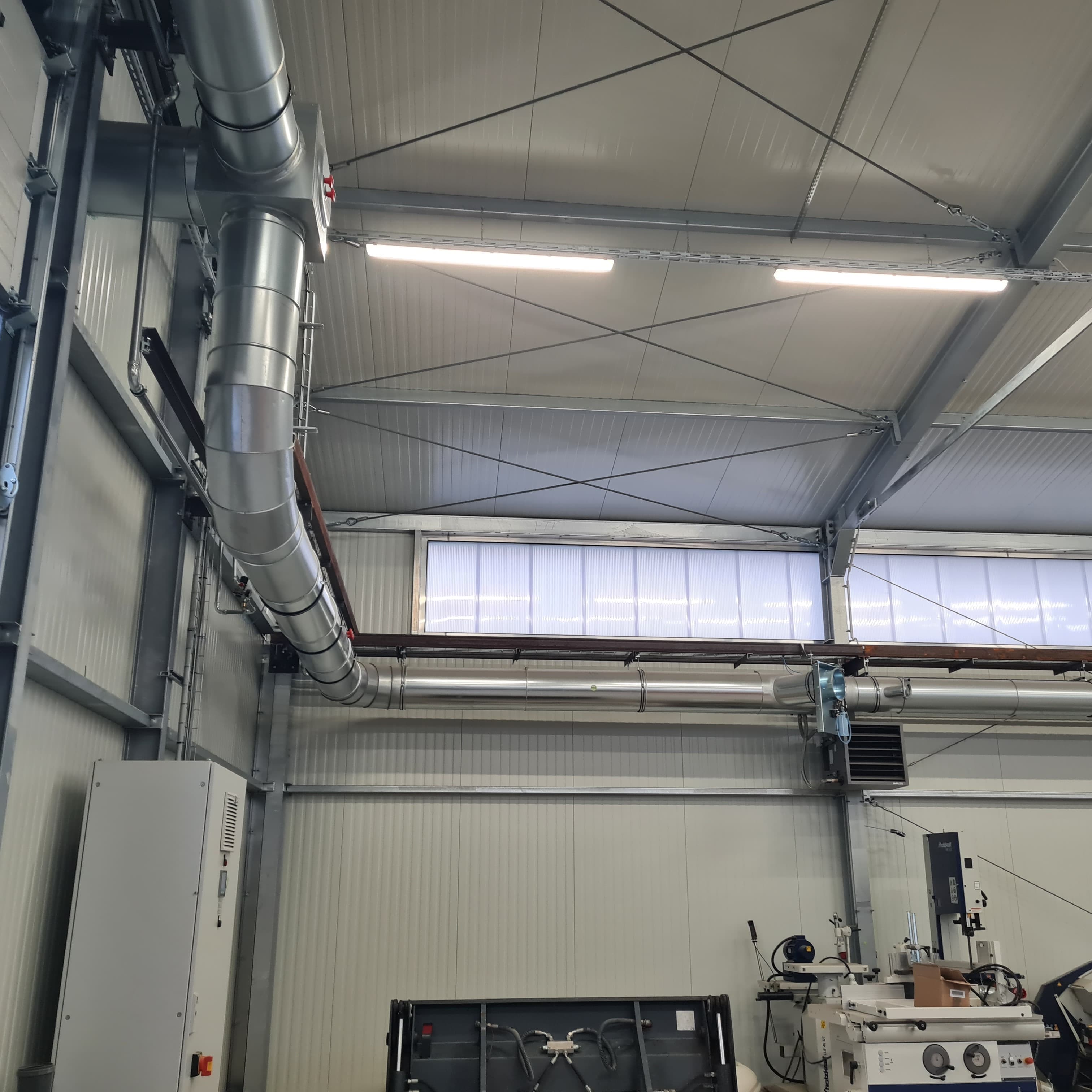

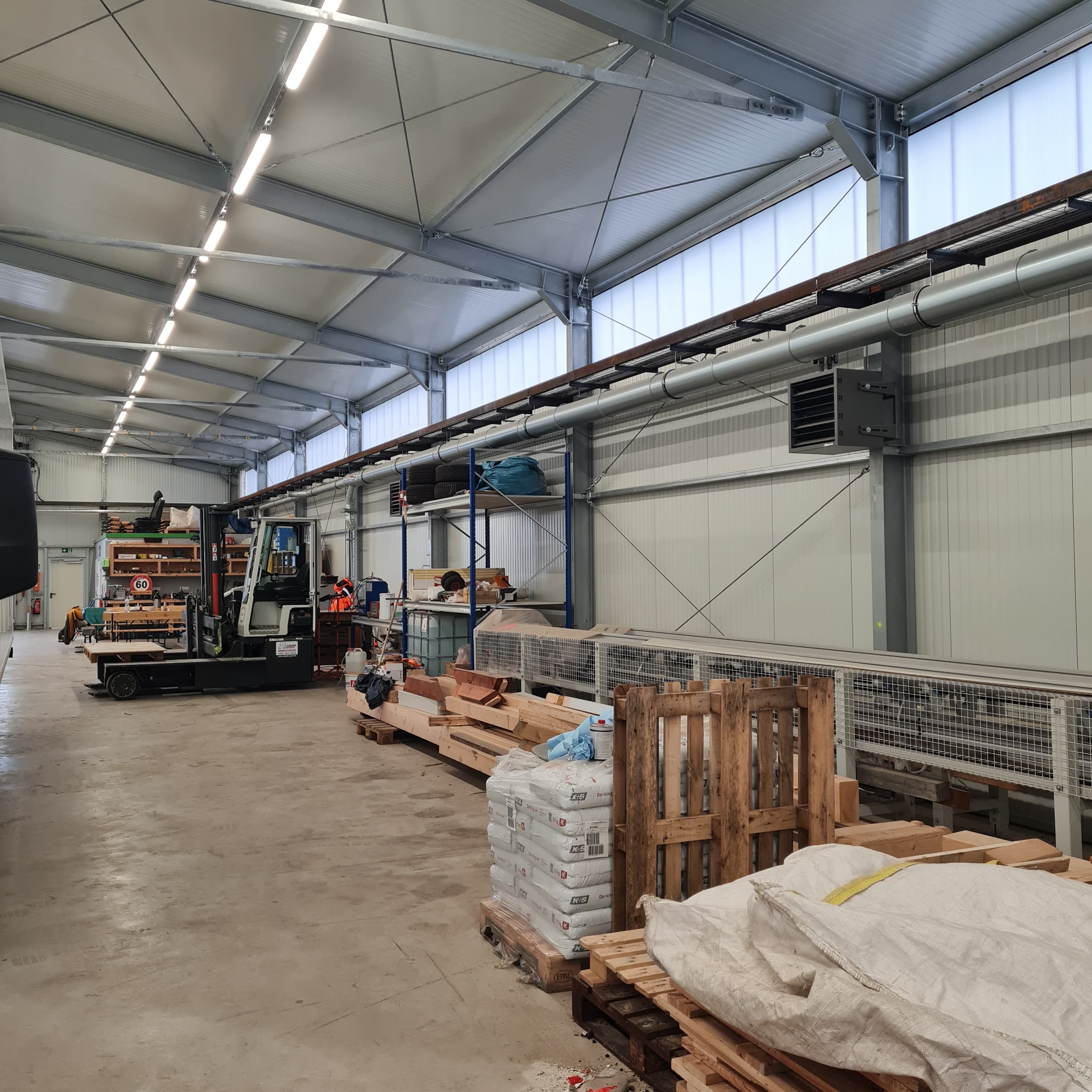

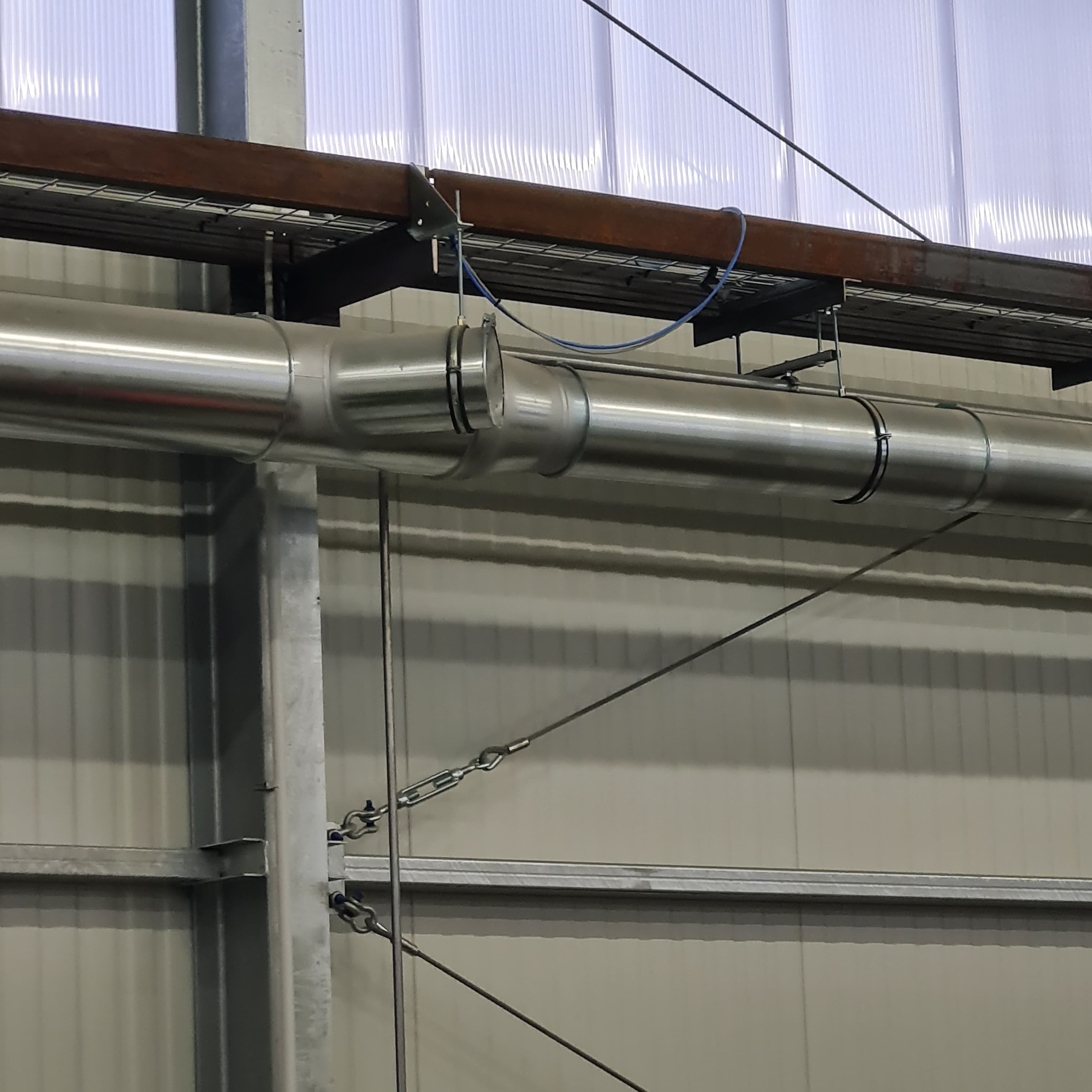

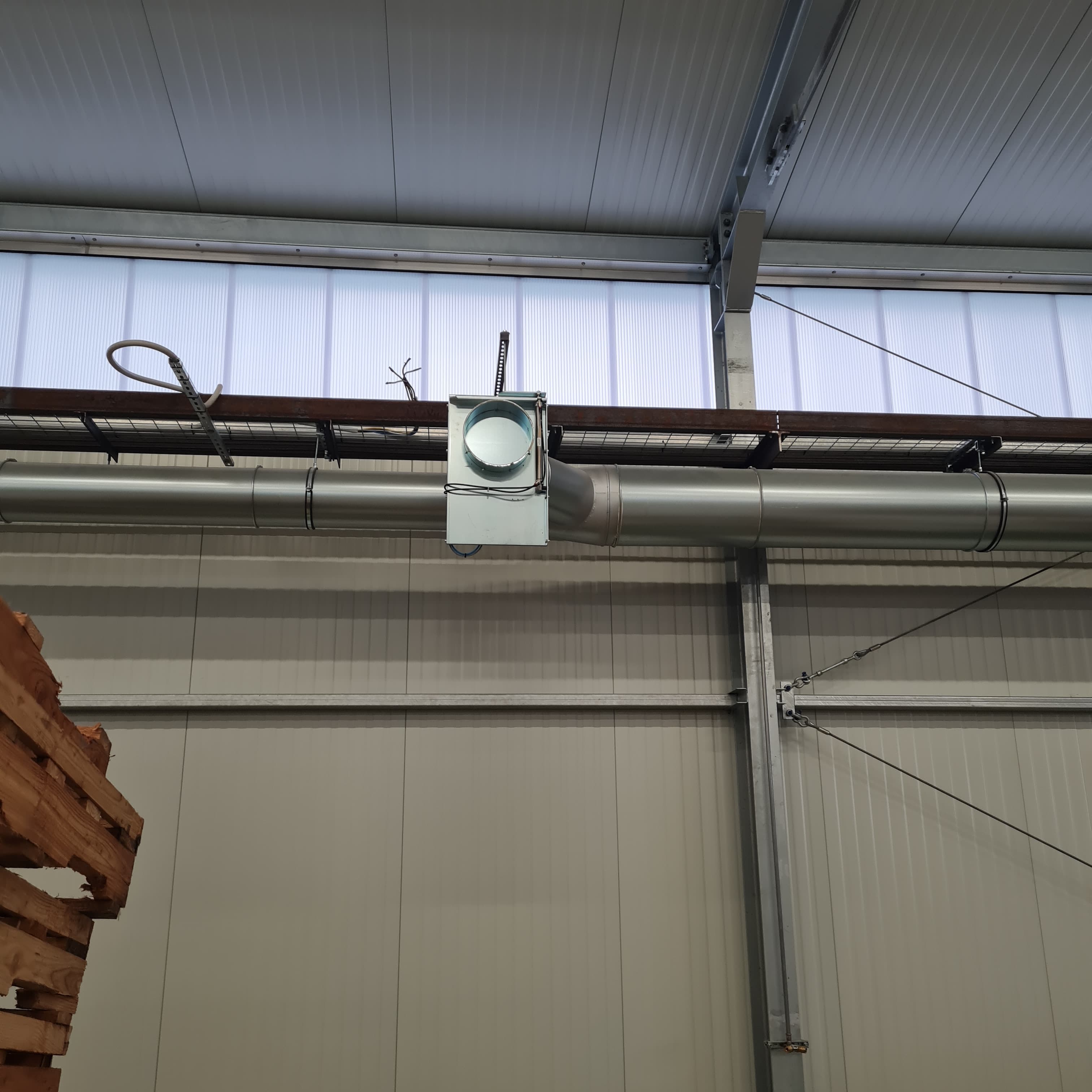

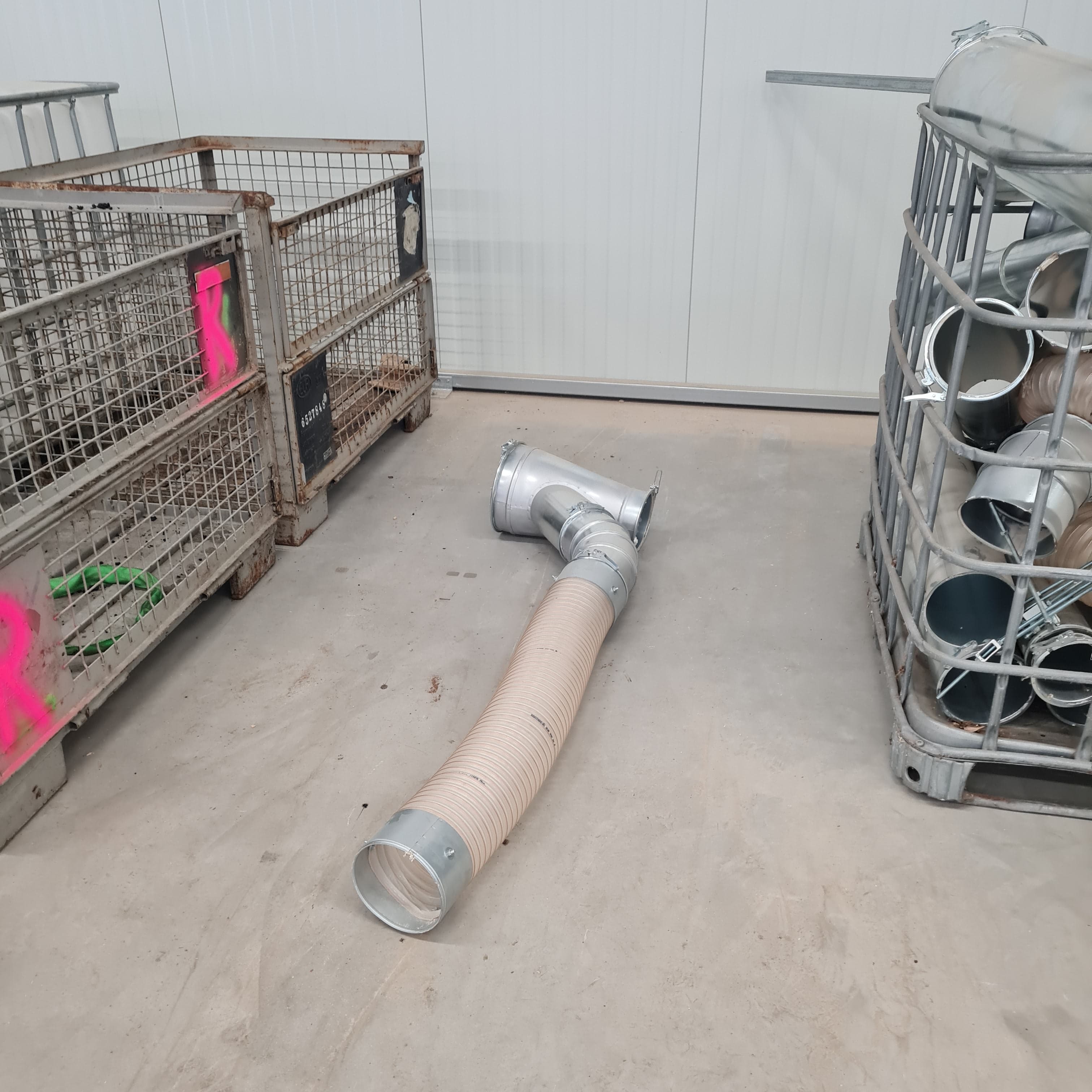

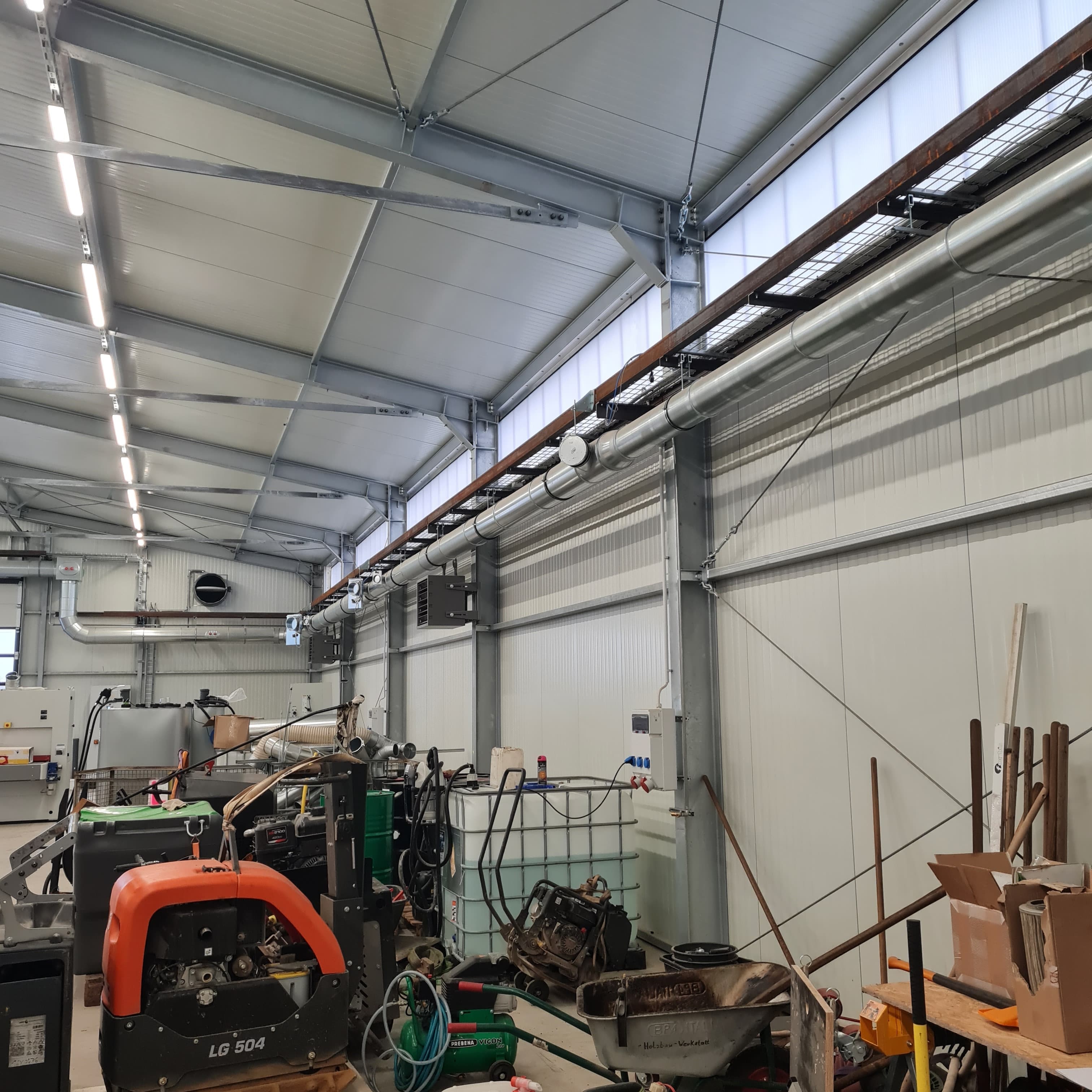

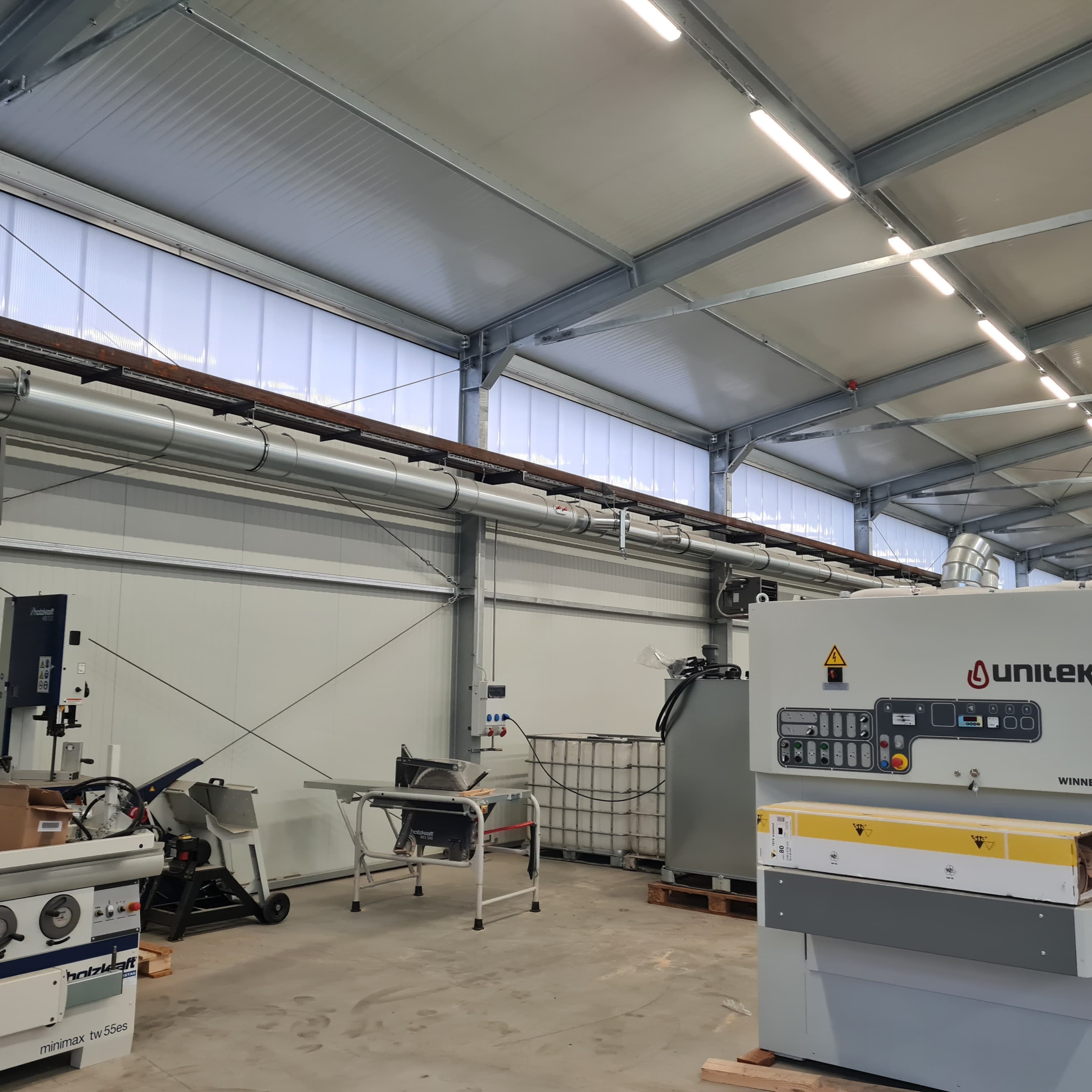

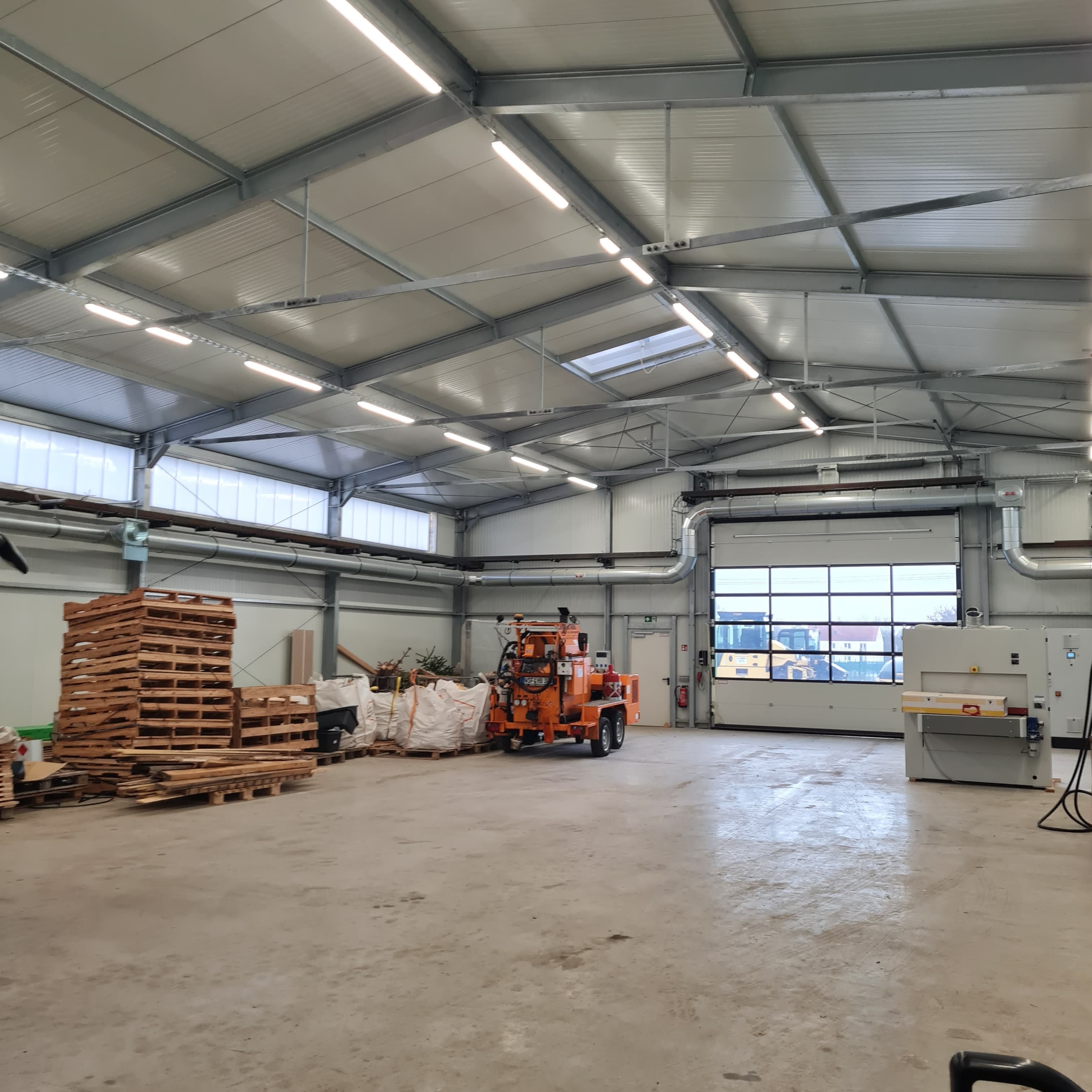

- Rohrsystem
Inkl. Bögen, Abzweige,
Reduzierungen, PU-Schläuche,
Maschinenanschlüsse, Kleinteile

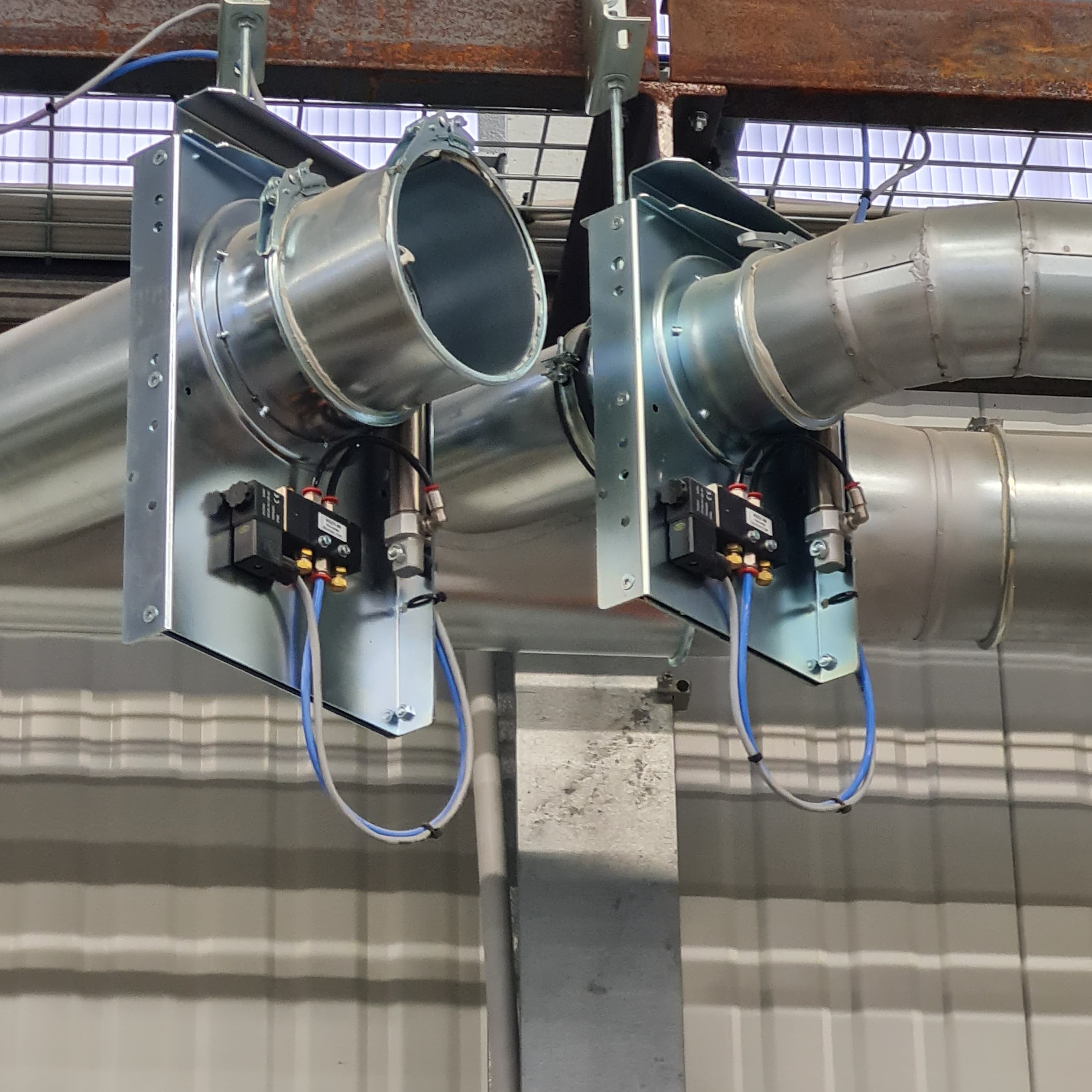

sowie EP-Schiebern zur Absaugung der
11 Holzbearbeitungsmaschinen + 1 HRS
Lt. Spezifikation

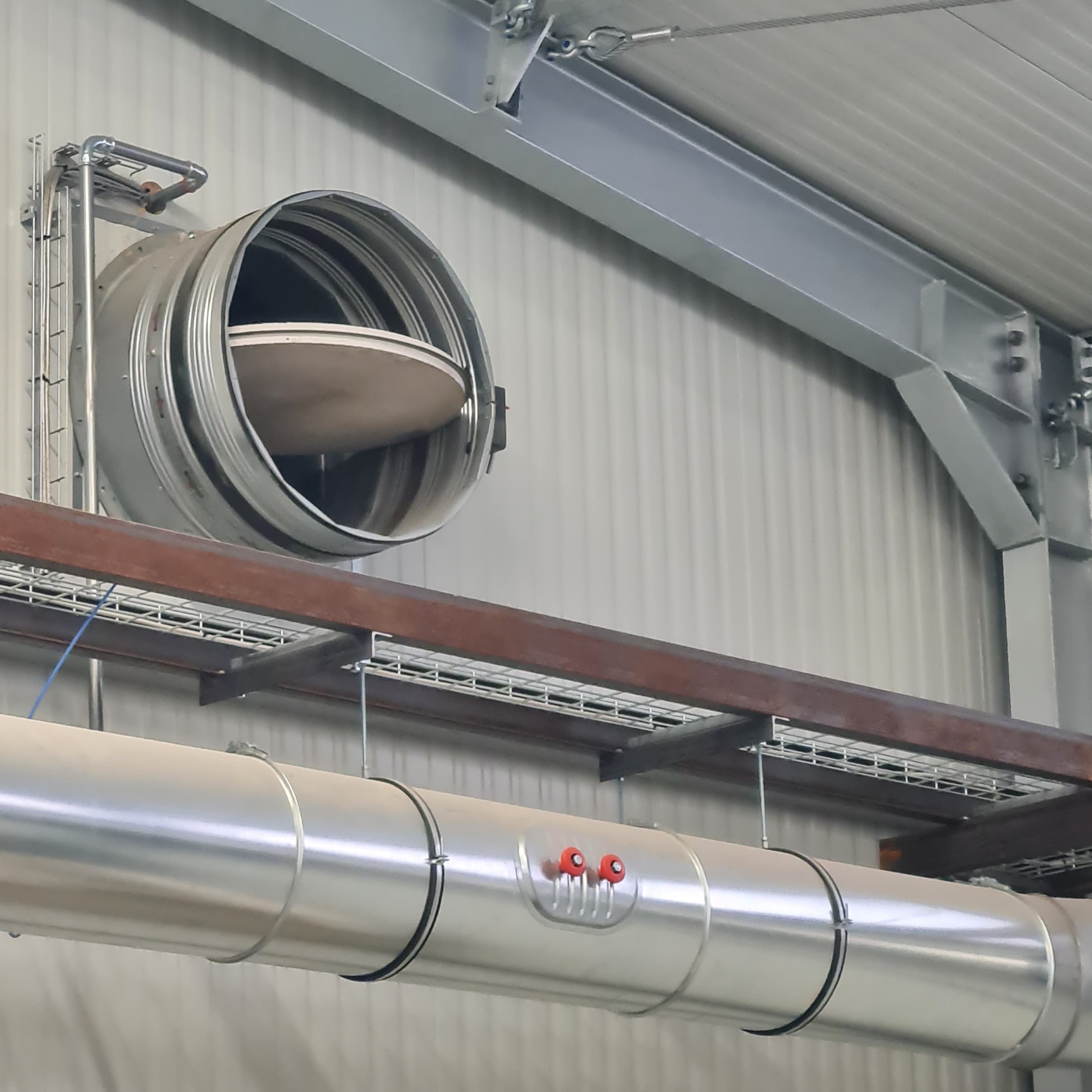

- Rückluft:
gemäß TRGS 553 mit
Umschaltklappe, Brandschutzklappe


- Untergestell zur Container-
beschickung verzinkt


- Zusatzoption:
Überwachung / Signalelemente:
PADDLESCHALTER 24V-230V MIT MUFFE
zur Füllstandsanzeige im Schuttschacht


kann montiert in 06667 Weißenfels besichtigt werden

Preis inkl. Demontage

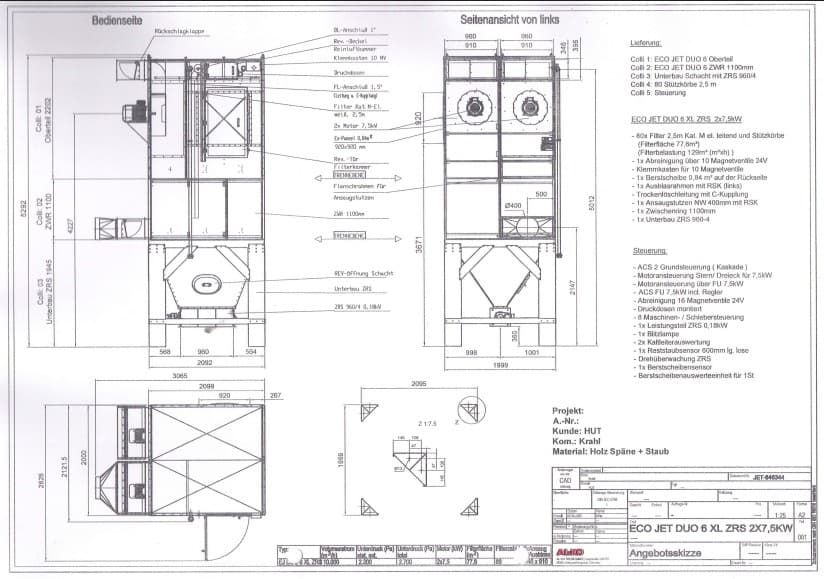

Maße: 2.092 x 2.000 x 5.292 mm


Verfügbarkeit: kurzfristig

Standort: 06667 Weißenfels
