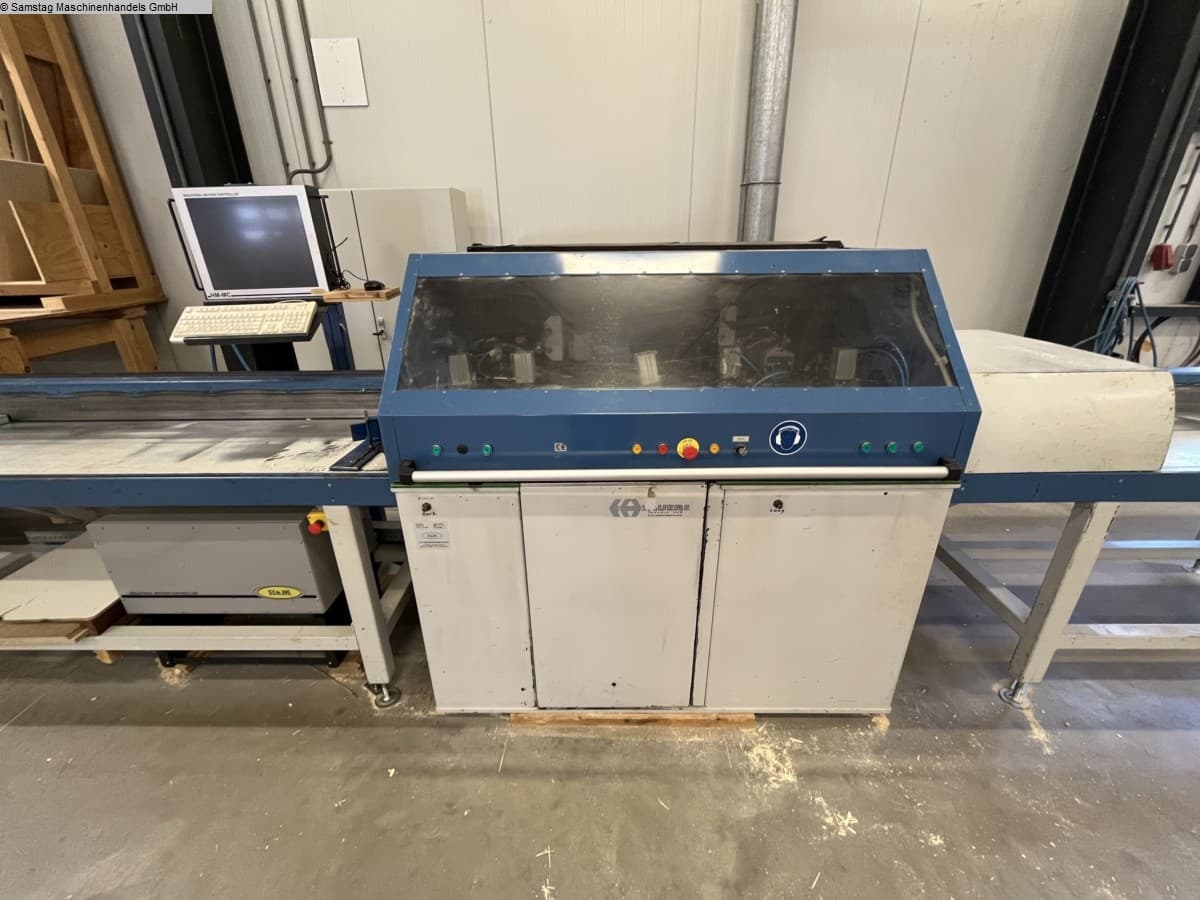

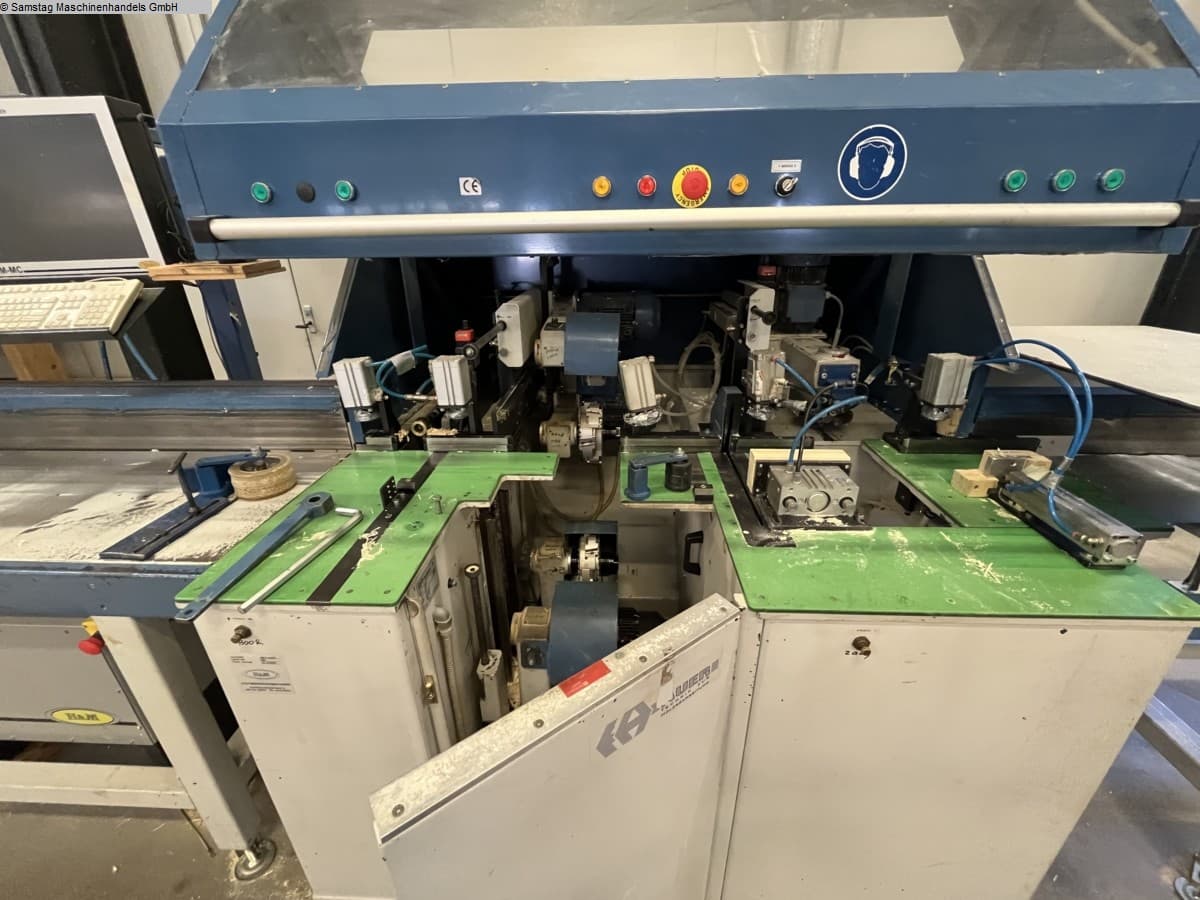

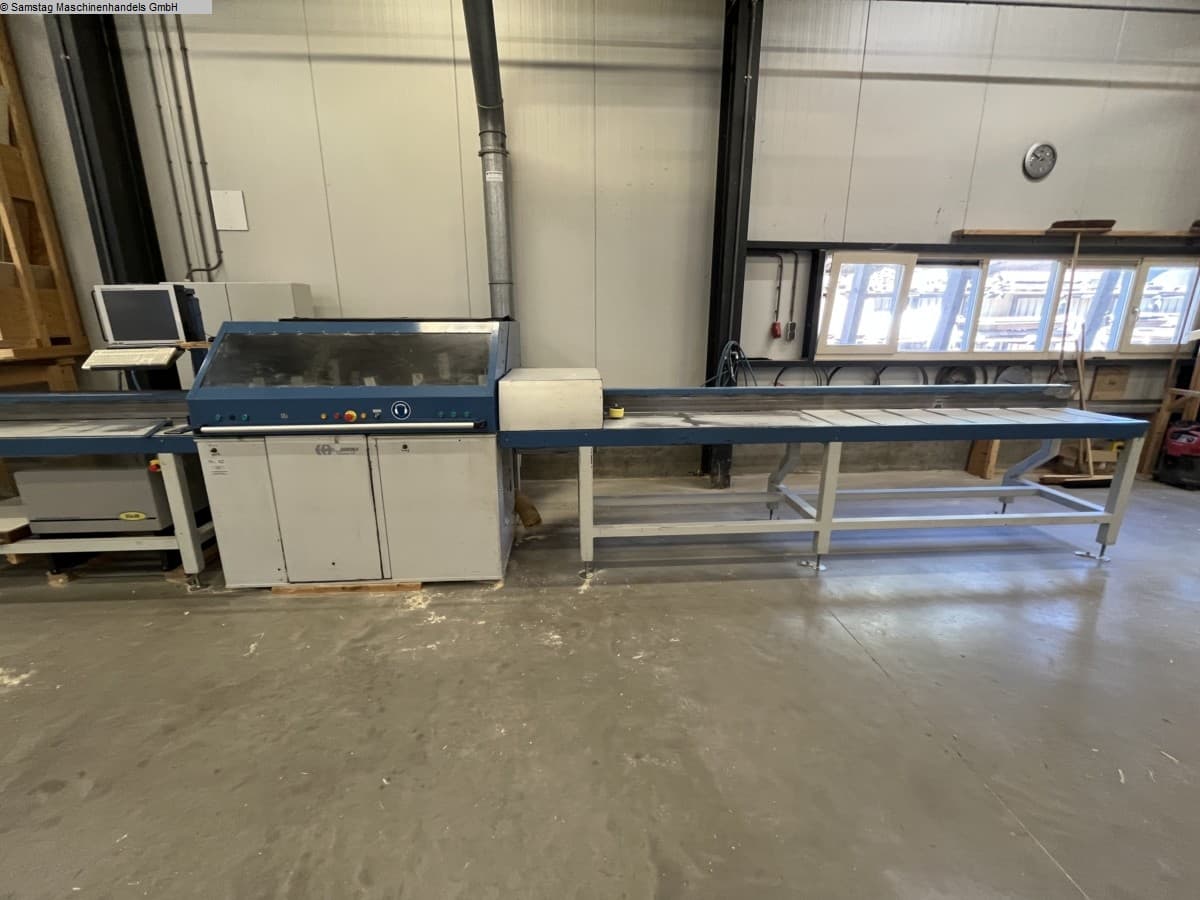

CNC-Blockhausfräse

Gebrauchtmaschine
Baujahr: 2005

Ausstattung und technische Daten:

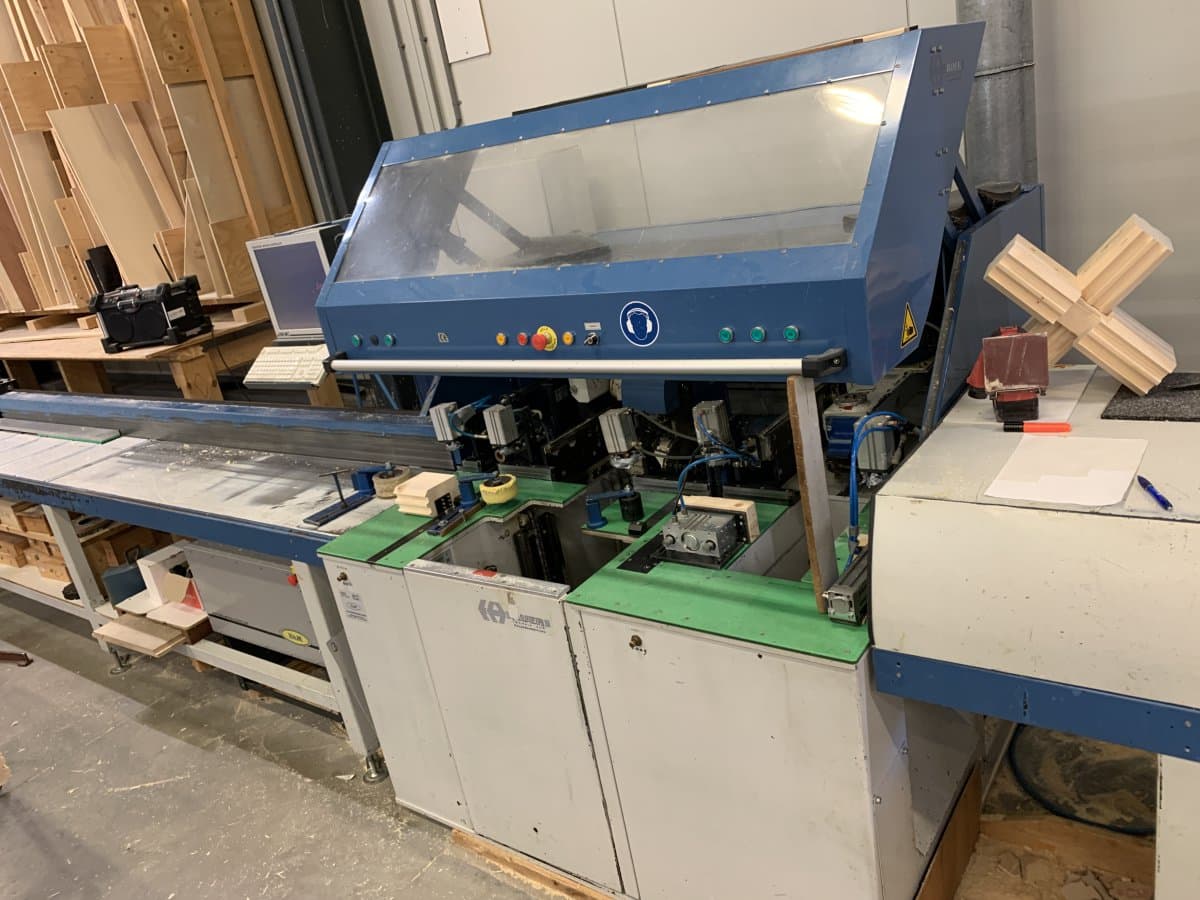

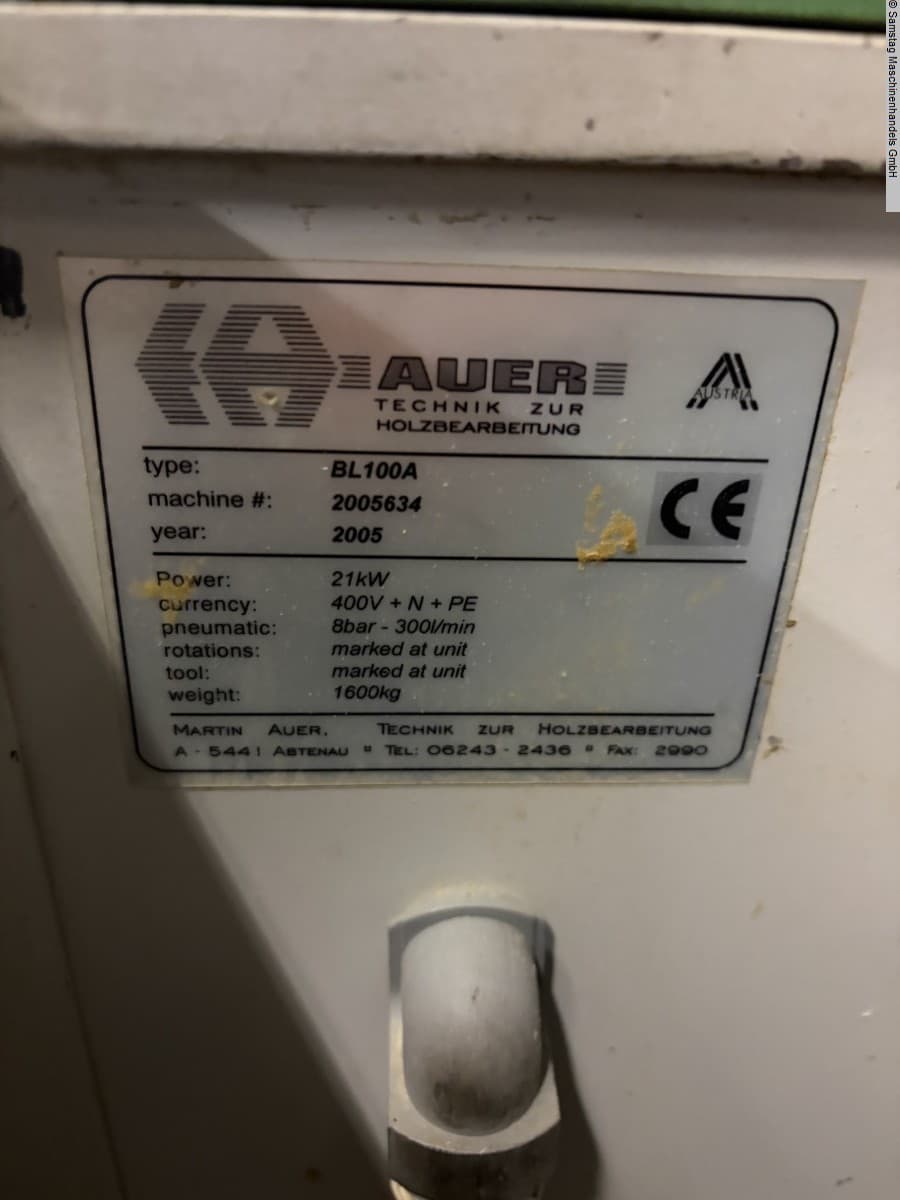

- Blockhausfräse Auertech BL 100A
- H&M Zuführ- und Positioniertisch mit Schieber
- Zur Herstellung von Chalet-Eckverbindungen durch Einfräsung auf vier Seiten der Blockbohle in einer Aufspannung

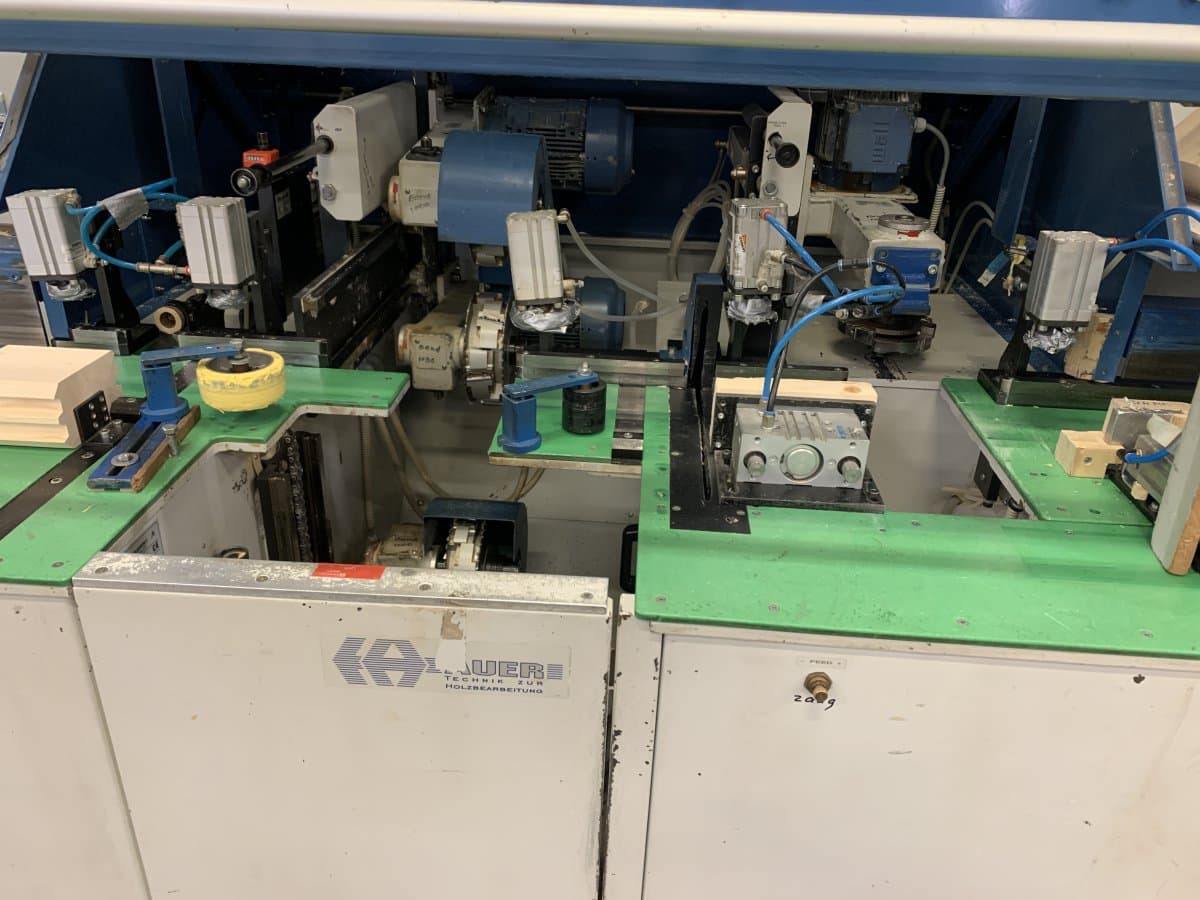

- Bearbeitung durch 2 vertikale und 2 horizontale Fräswellen
- Bearbeitungsdimension: 140 × 200 mm
- Fräswellen: 30 mm
- Fräseraufnahme: maximal 4 × 220 × 100 mm
- Motorleistung: 2 × 4,0 kW und 2 × 3,0 kW
- Drehzahl: 4.200 U/min
- Vorschub: hydropneumatisch, stufenlos regelbar, mit Eilgang
- Bedienung: Zweihandauslösung beziehungsweise über SPS-Steuerung
- Frästiefenverstellung: über Spindel mit SIKO-Zähler
- Werkstückspannvorrichtung: 2 × vertikal pneumatisch
- Absaugung: Unterflurtrichter 160 mm
- Komplett mit Elektrotechnik, SPS-Steuerung und Pneumatik
- Ausgestattet mit integriertem Stirnnutaggregat, horizontalem Bohrgerät und Untertischkappsäge
- Geschlossene Maschinenverkleidung mit aufschwenkbarer Schutzhaube, Gasfeder und Sichtfenster

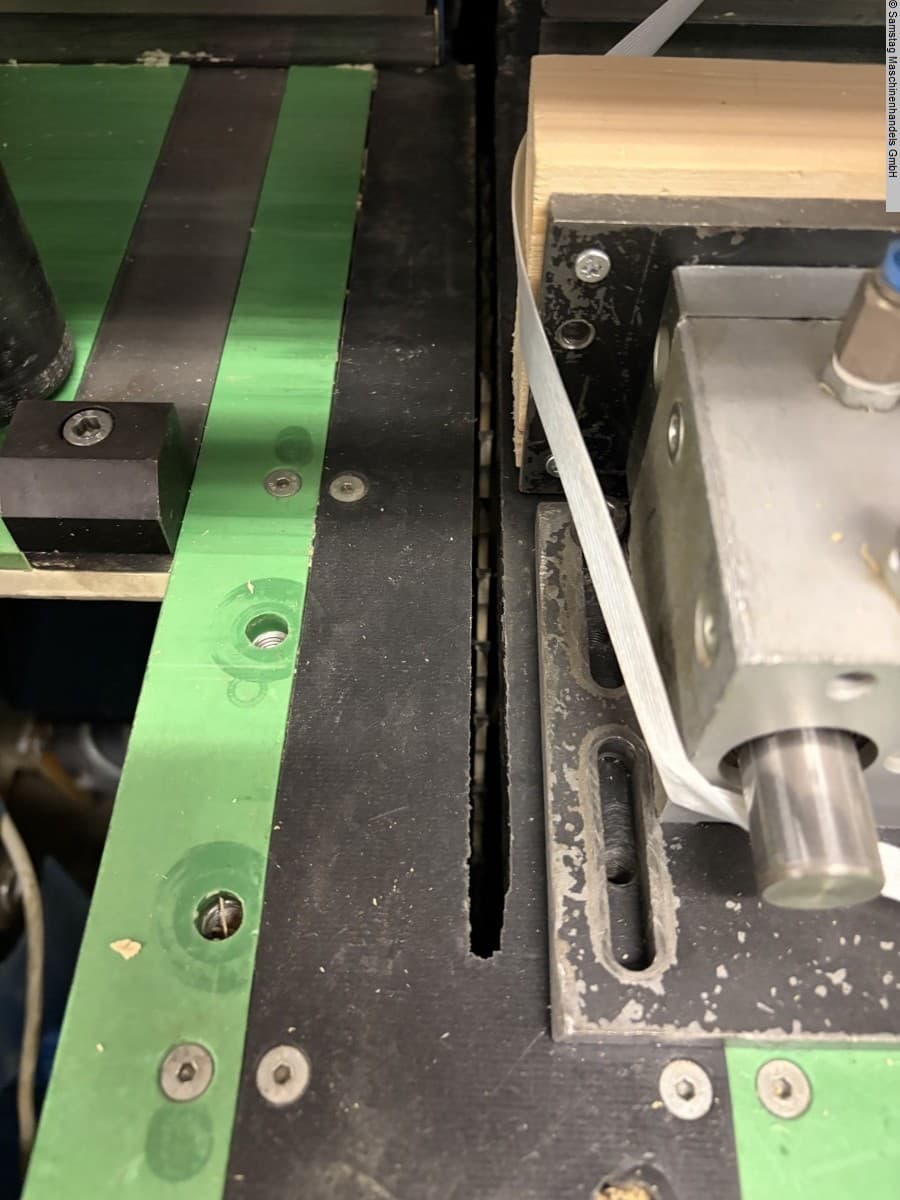

Horizontalspanner im Maschinentisch:
- 2 Horizontalspanner
- Pneumatische Betätigung von vorne
- Automatischer Spannzyklus über die SPS-Steuerung

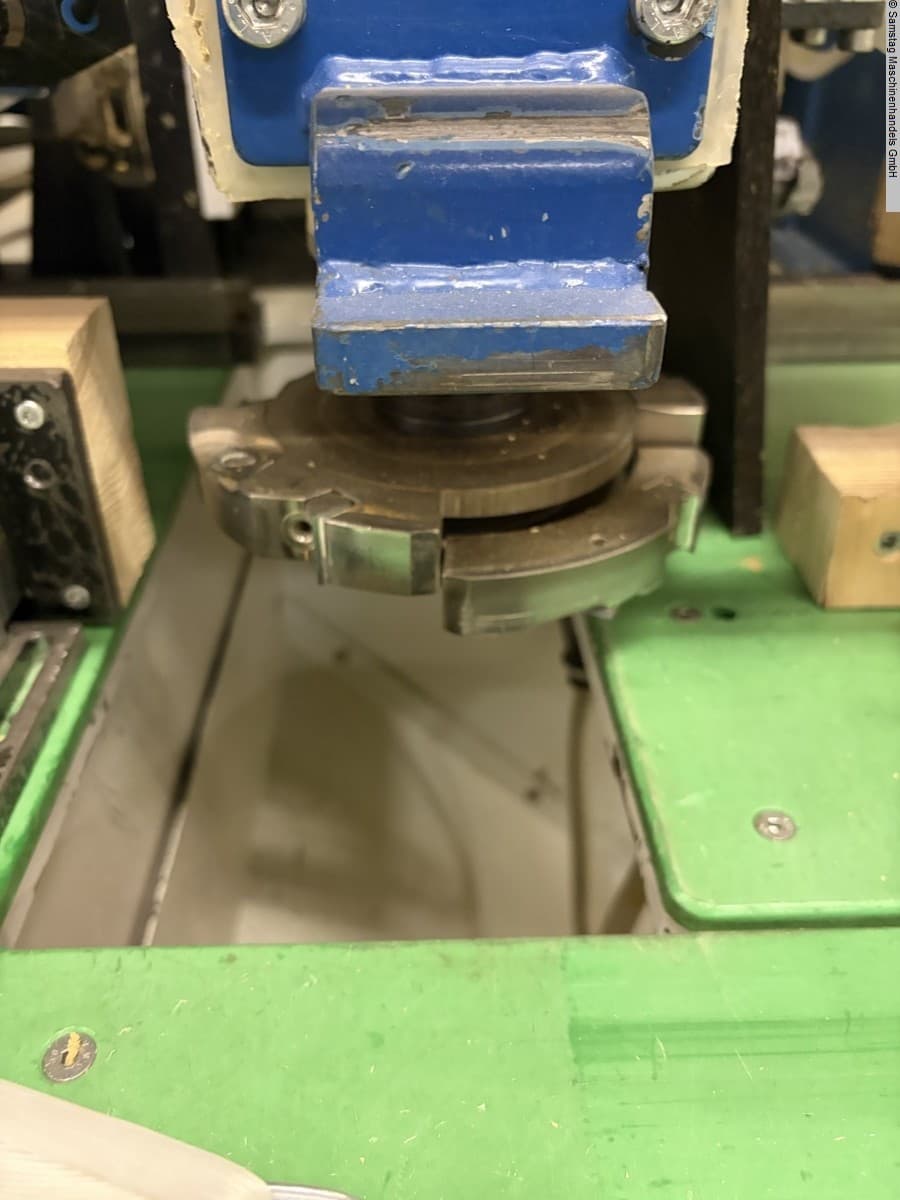

Integriertes Stirnnutaggregat:
- Fräswelle: 30 mm
- Maximale Werkzeugabmessung: 180 × 40 mm
- Motorleistung: 3,0 kW
- Drehzahl: 4.200 U/min
- Vorschub: hydropneumatisch, stufenlos regelbar, mit Eilgang
- Höhenverstellung: über Spindel mit SIKO-Zähler
- Werkstückspannvorrichtung: 1 × zusätzlich vertikal pneumatisch
- Integriert mit Elektrotechnik und Pneumatik

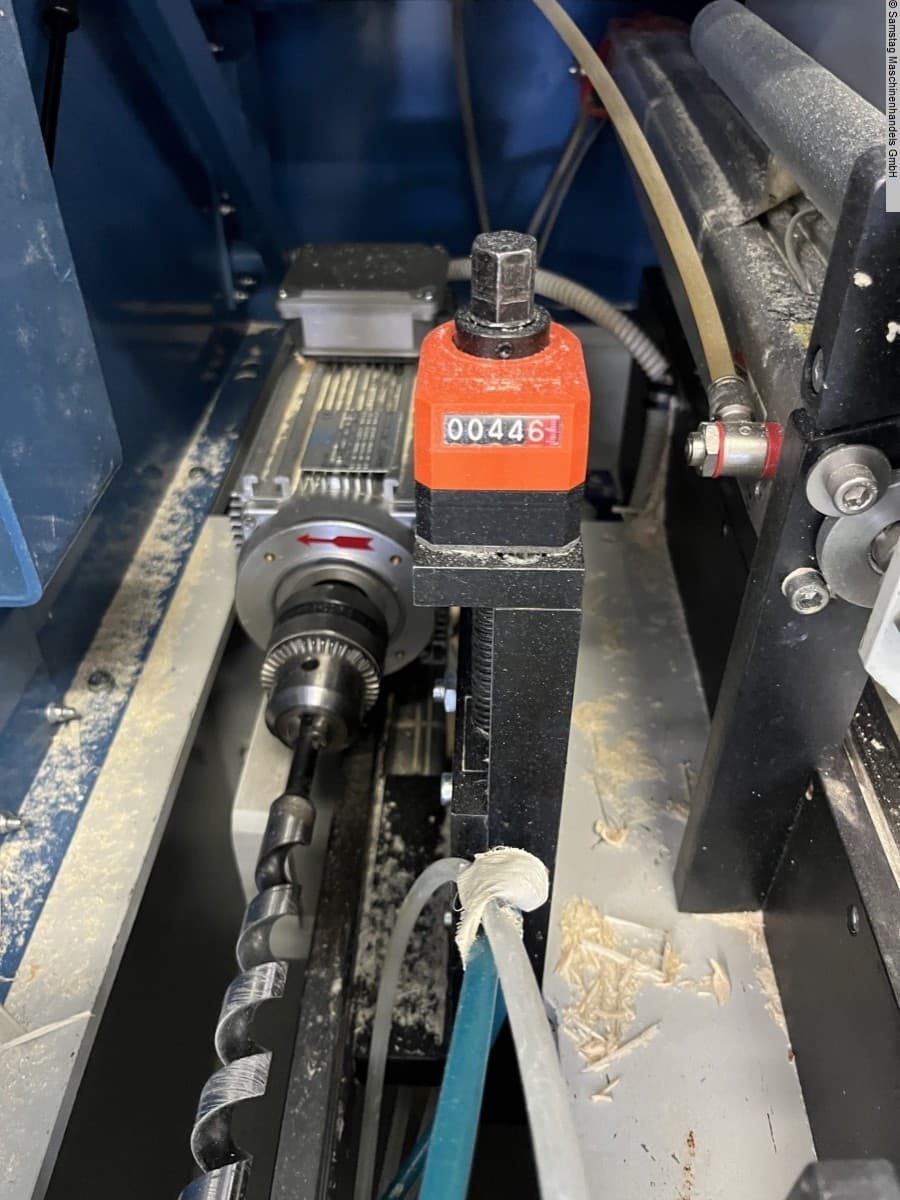

Integriertes horizontales Bohrgerät:
- Mit Bohrerführung und Splitterschutz
- Bohrerdurchmesser: maximal 30 mm, 20 mm mitgeliefert
- Motorleistung: 1,1 kW
- Drehzahl: 1.500 U/min
- Vorschub: pneumatisch, stufenlos regelbar, mit Eilgang für den Leerhub
- Höhenverstellung: über Spindel mit SIKO-Zähler
- Werkstückspannvorrichtung: 1 × zusätzlich vertikal pneumatisch
- Integriert mit Elektrotechnik und Pneumatik

Integrierte Untertischkappsäge:
- Nur für Automatikbetrieb
- Maximale Schnittdimension: 200 × 140 mm (Breite × Höhe)
- Sägeblattdurchmesser: 500 mm
- Motorleistung: 4,0 kW
- Schnittgeschwindigkeit: 86 m/s
- Pneumatischer Vorschub
- Pneumatische Werkstückspannvorrichtung
- Absaugtrichter: 120 mm
- Integriert mit Elektrotechnik und Pneumatik

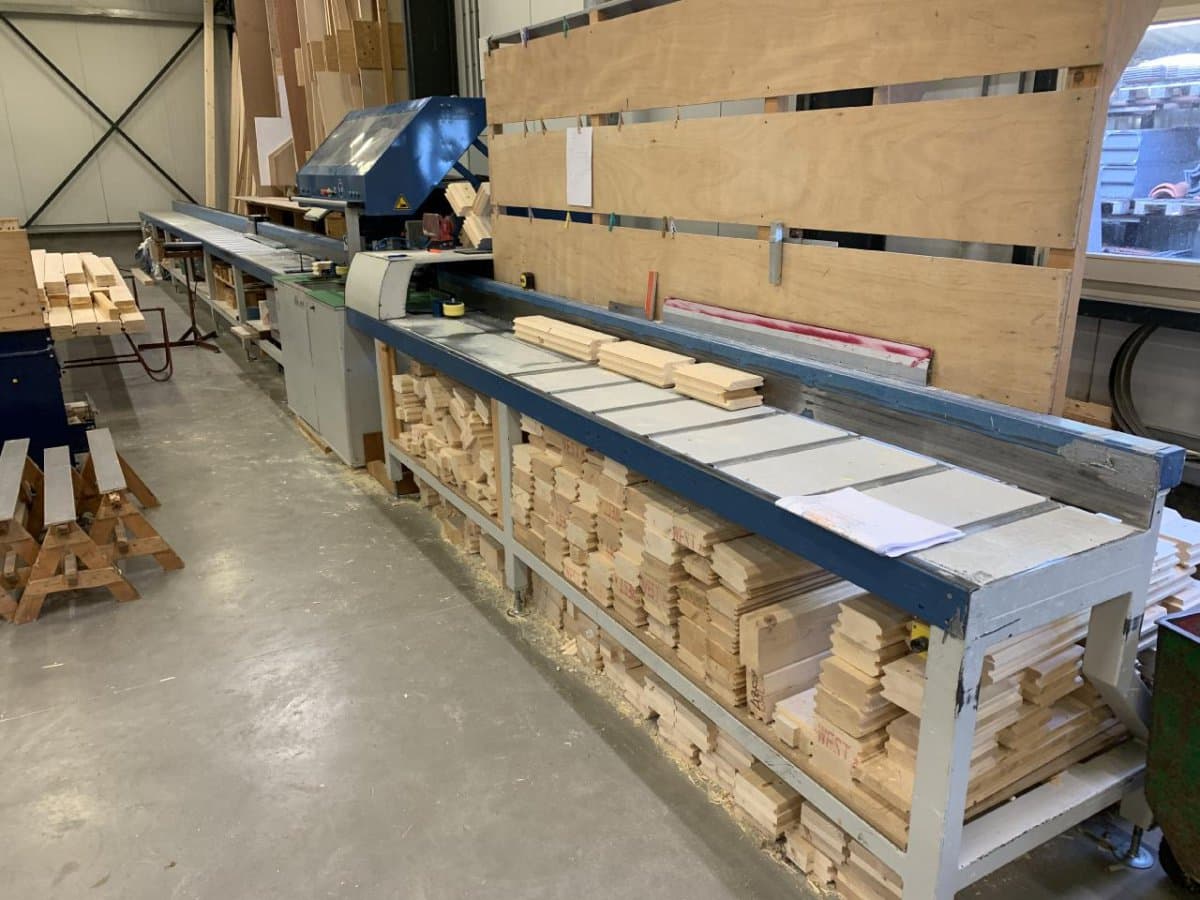

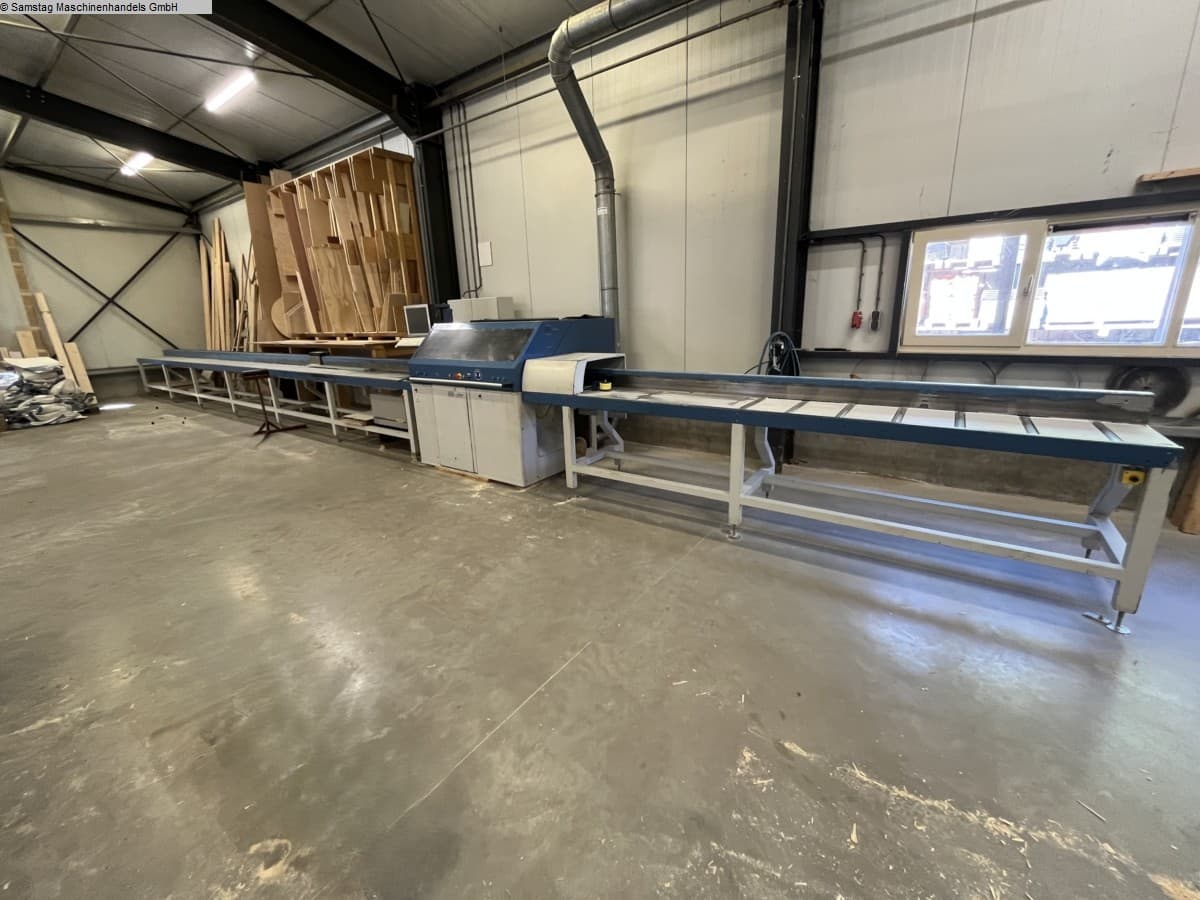

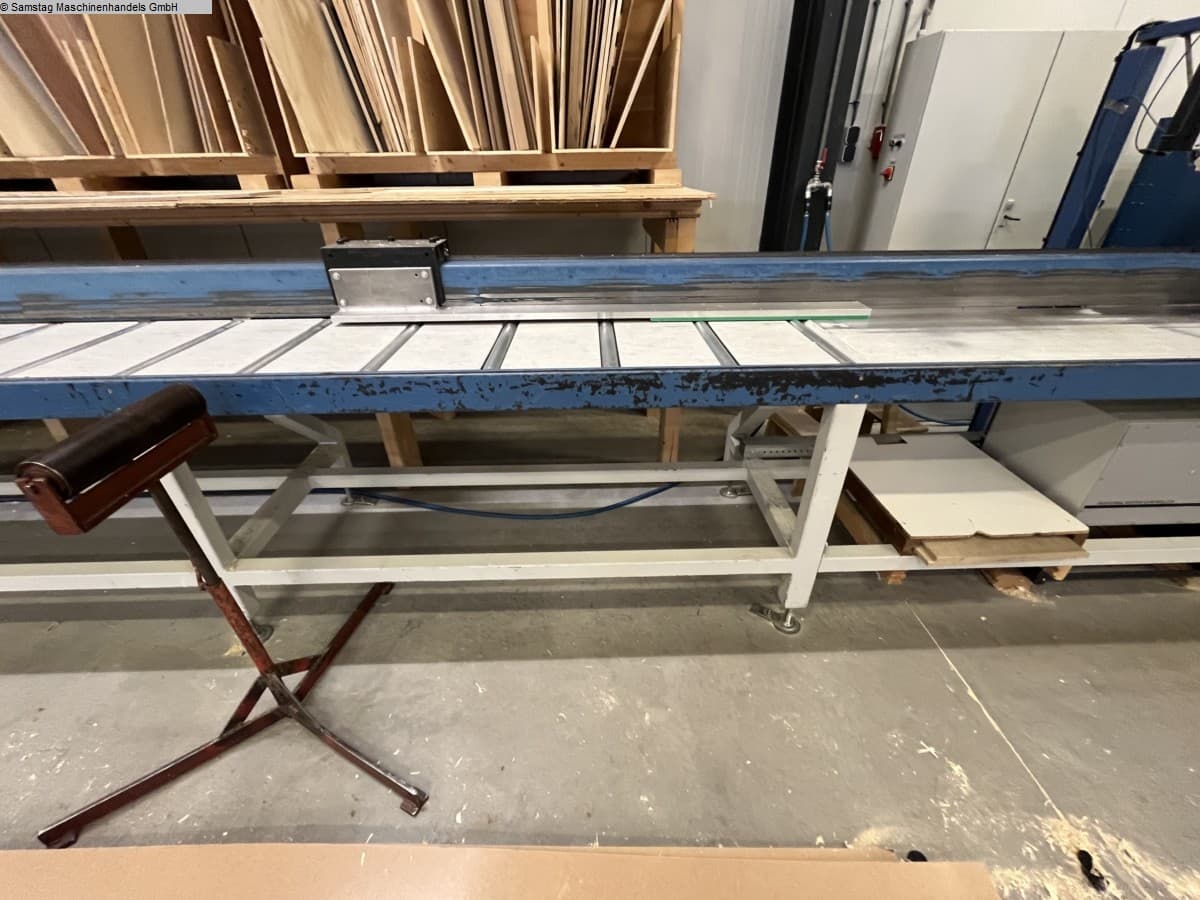

Automatische Zuführung und Positionierung:

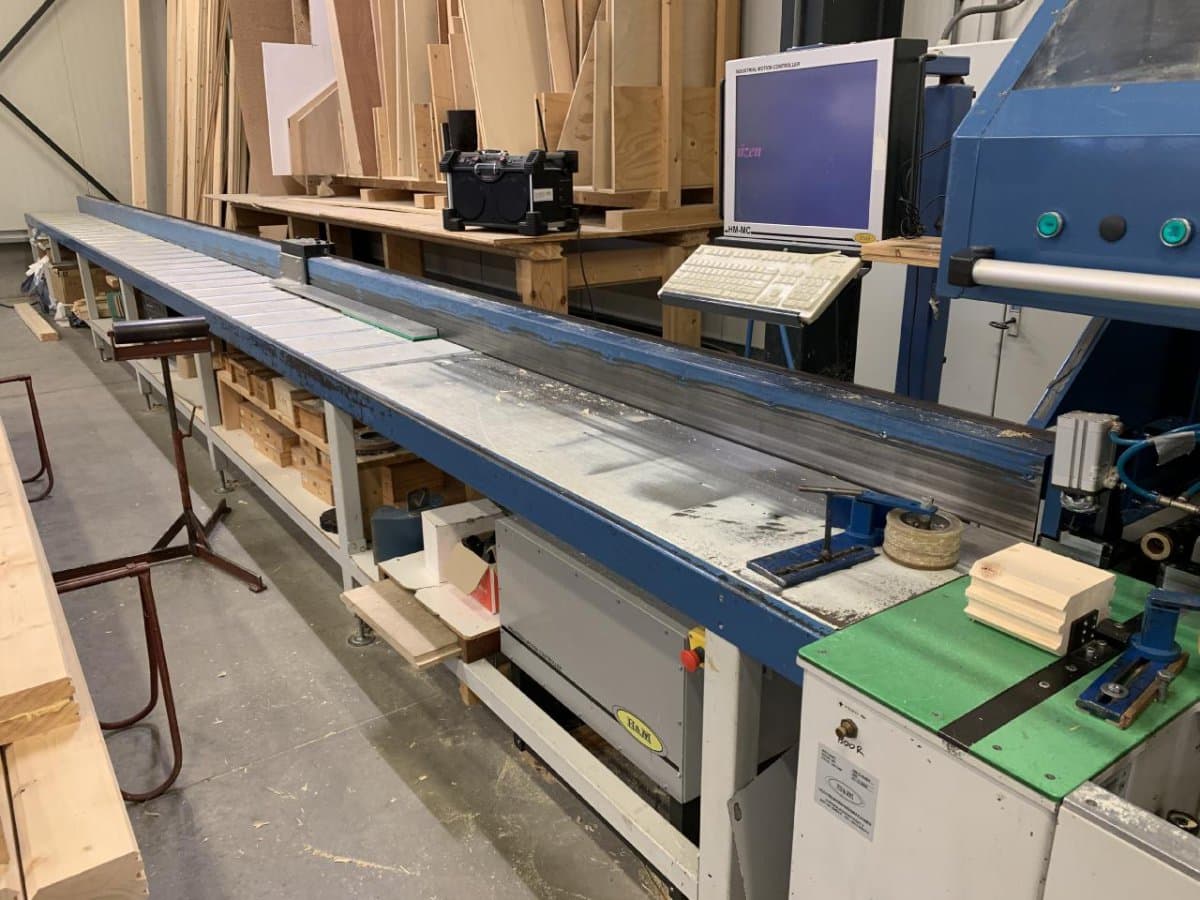

- H&M Zuführ- und Positioniertisch mit seitlichem Schieber
- Die Blockbohle wird von Hand auf den Zuführtisch aufgelegt, anschließend wird sie durch den seitlichen Schieber automatisch positioniert und der Maschine zugeführt
- Mechanik, Pneumatik und Elektrik am Schiebetisch
- Elektrische Schnittstelle zur Ansteuerung der Maschinenfunktionen
- Zuführtischlänge: 9.000 mm
- Entnahmetischlänge: 4.000 mm

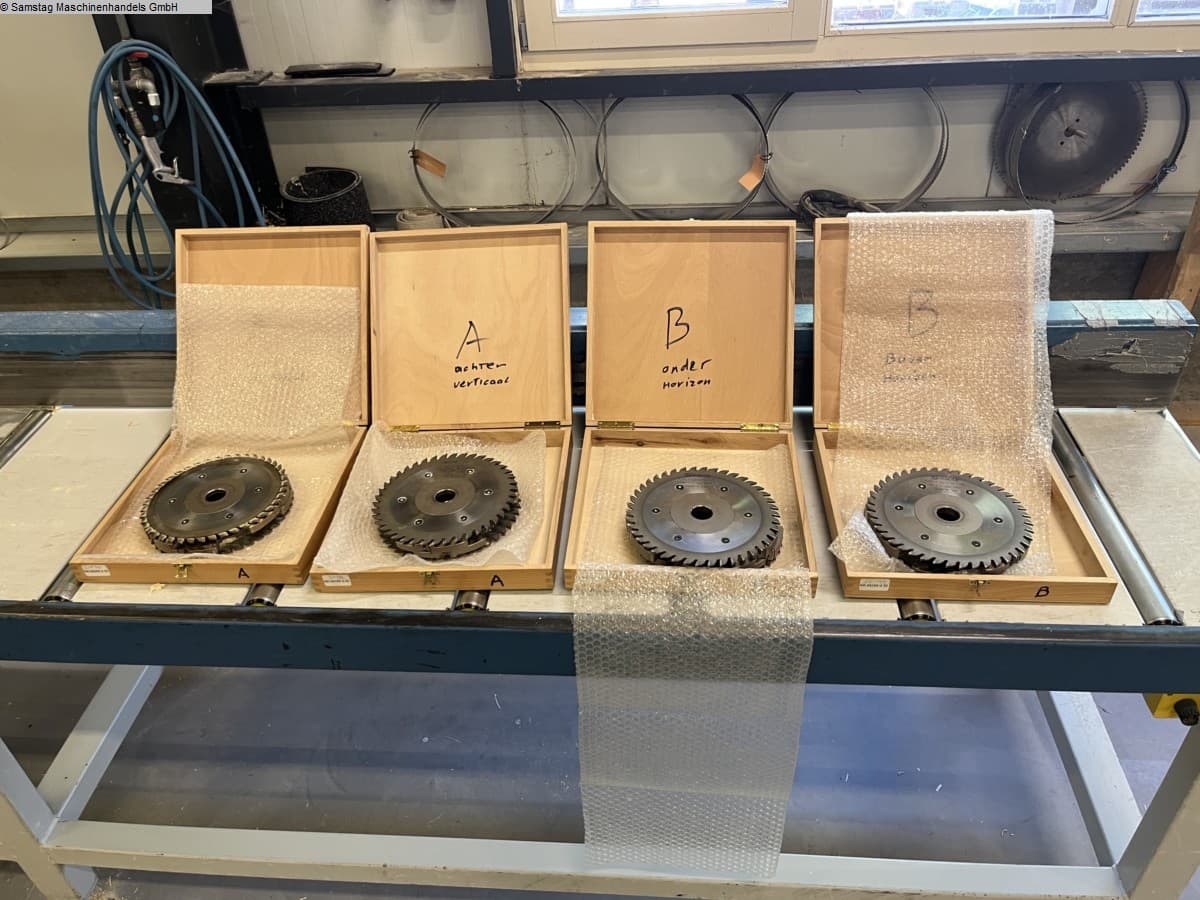

Werkzeuge enthalten: Bohrer, Kappsäge und Stirnnutfräser wie auf Maschinenfotos, Nutfräser wie auf separatem Foto abgebildet
