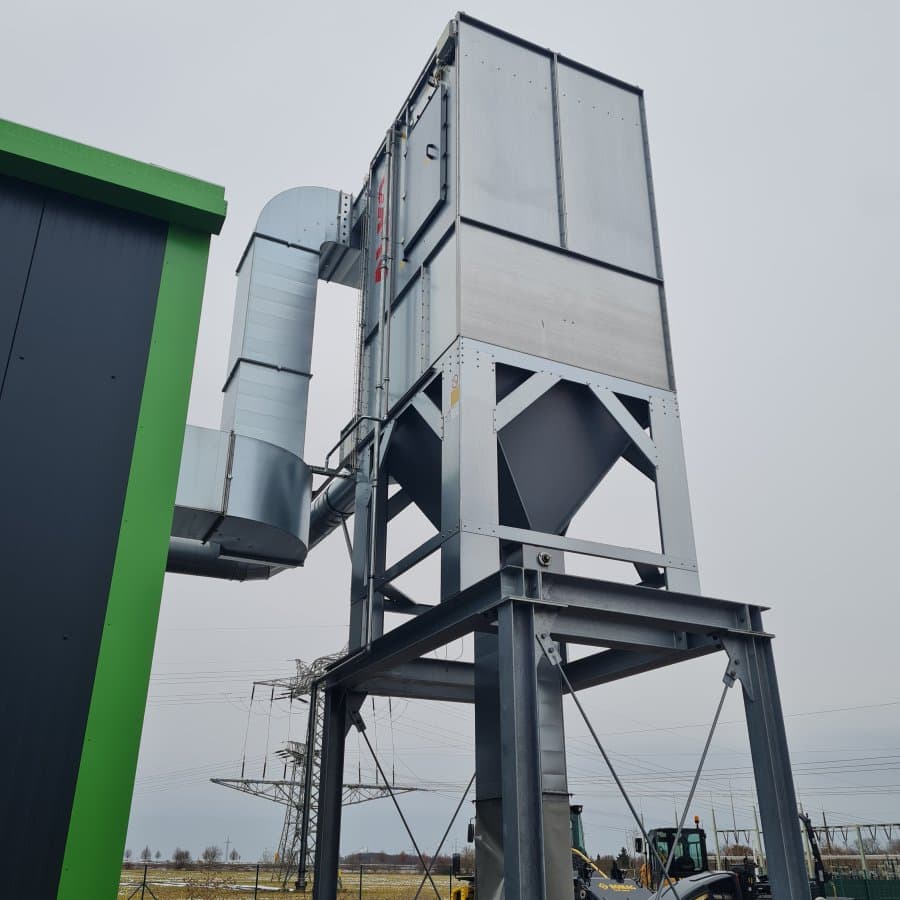

Filterhaus AL-KO Eco Jet Duo 6 XL ZRS 2 x 7,5 kW

Gebrauchtanlage
Baujahr: 2023
Zustand: wie neu, nur wenige Betriebsstunden
Ausstattung und technische Daten:

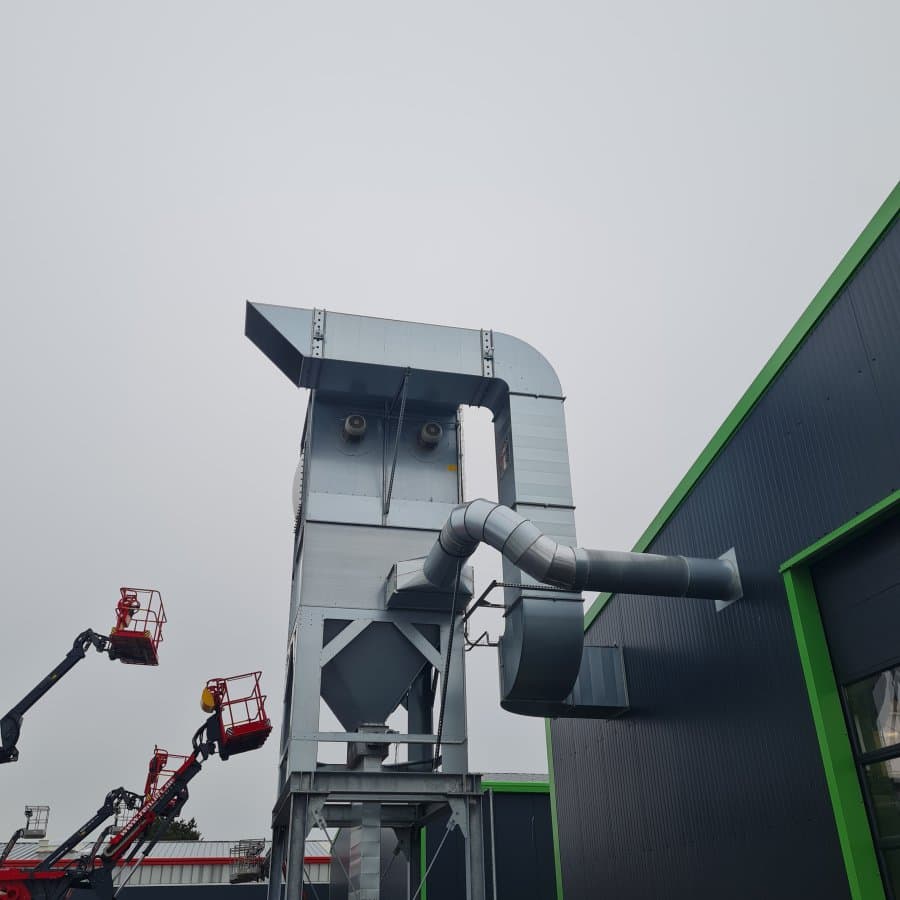

Stationäre Reinluftfilteranlage ECO JET DUO 6 XL ZRS zur Absaugung von Holzstäuben und -spänen
Ventilatoren: 2 x 7,5 kW
Volumenstrom: 10.000 m³/h
Unterdruck: 2.700 Pa (total) / 2.200 Pa (statisch)
80 Filter à 2,50 m, BIA Kategorie M, elektrisch leitend, inkl. Stützkörben
Filterfläche: 77,6 m²
Filterflächenbelastung: 129 m³/(m² x h)
Filterabreinigung: AL-KO OPTI-JET®
Druckentlastungsflächen: 0,84 m² (Berstscheiben)

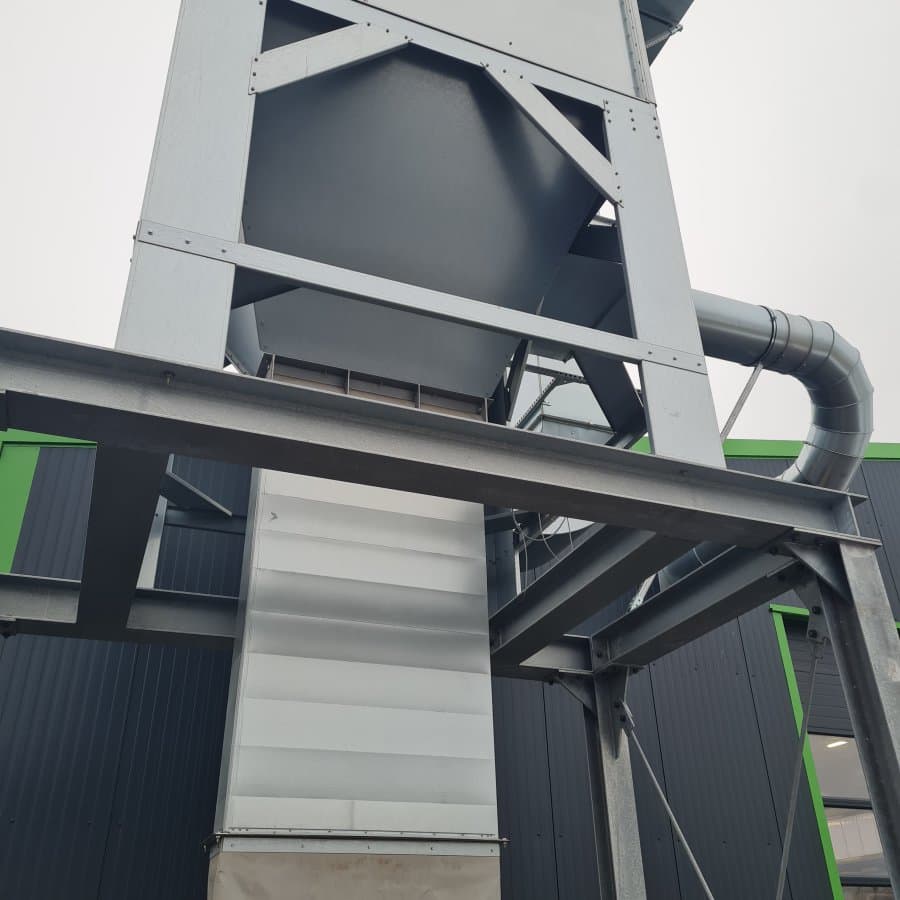

Unterbau mit Schüttschacht und Zellenradschleuse; Trockenschleusung mit C-Kupplung
ECO JET DUO 6 ZWR XL, 1.100 mm Zwischenring zur Geräteerhöhung mit 2 Ansaugöffnungen
Unterbau mit Schüttschacht und Zellenradschleuse ZRS 960/1 FG zur Späneentsorgung über bauseitigen Transportventilator in Silo o. Ä.; Transportleitung DN 200, ca. 1.260 mm, Anschluss bauseits
Zellenradschleuse ZRS 960/1 FG:
ATEX-Richtlinie 94/9/EG; CE 0588 Ex II 1D/- (Gerät Innen-/Außenbereich); EX D; FSA 11 ATEX 1614X
Motor: 0,18 kW / 0,78 A, 3 Ph / 400 V / 50 Hz
Schutzart/Bauform: IP 54 / B3; Isolationsklasse F
Drehzahl: 41 U/min; Förderleistung: 15.744 l/h*; 7 Zellen
Einlauf/Auslauf: 960 x 250 / 960 x 208 mm
Abmessungen: 1.100 x 605 x 330 mm; Temperaturbereich: bis 50 °C
Weitere Ausstattung:
Ansaugstutzen 400 mm mit Rückschlagklappe im Rechteckkanal
ECO JET Rückstauklappe 910 x 346 x 500 mm

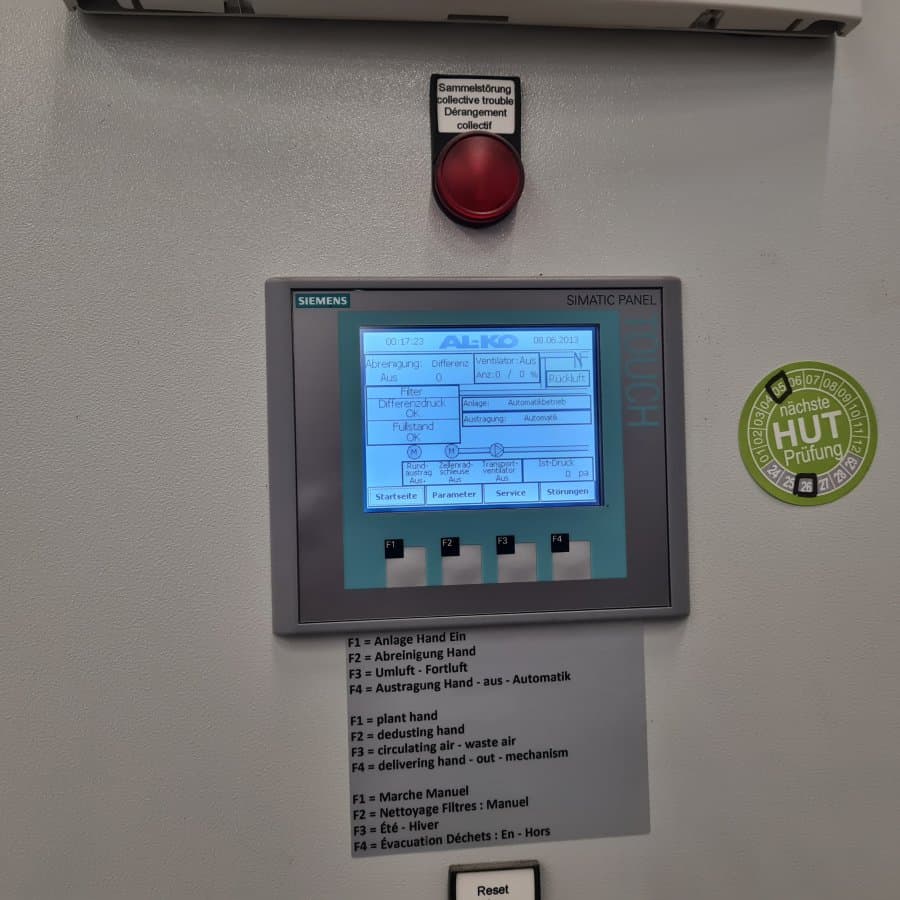

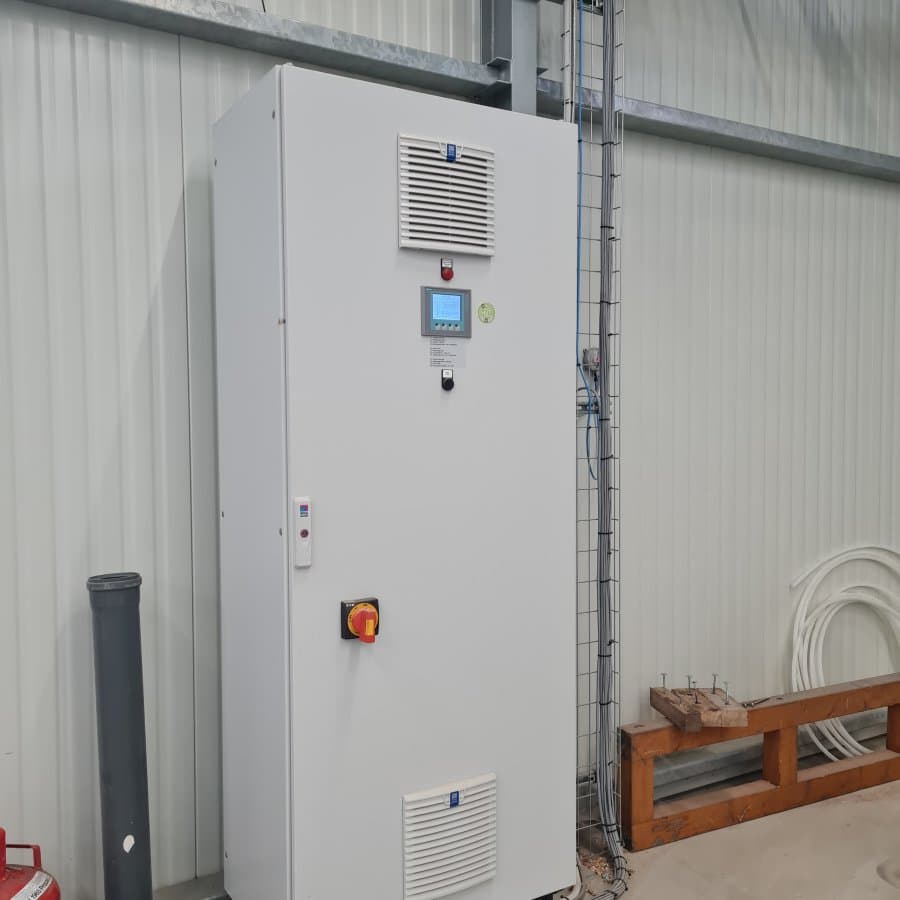

AL-KO Control System ACS II:
Touchscreen-Display, ST 1200 Steuerung, Sitop Power Netzteil, Steuerspannung 24 V und integrierter Frequenzumrichter für Kaskadenschaltung von 2 Ventilatoren bis 37 kW mit FU-Übergabe
Klartext-Störmeldung im Display sowie Sammelstörmeldung und -lampe; manueller Start der Austragung über Display-Taster und der Abreinigung über Taster; Abreinigungsstart über Differenzdruck; Nachreinigung; externer Start über potentialfreien Kontakt; Betriebsstundenzähler; Wartungsintervallanzeige; Schaltschrankbeleuchtung und -belüftung; Überwachung/Auswertung von Brandschutzklappe, Reststaubsensor, Füllstandmelder und max. Filterdruck
10 einzeln angesteuerte Magnetventile

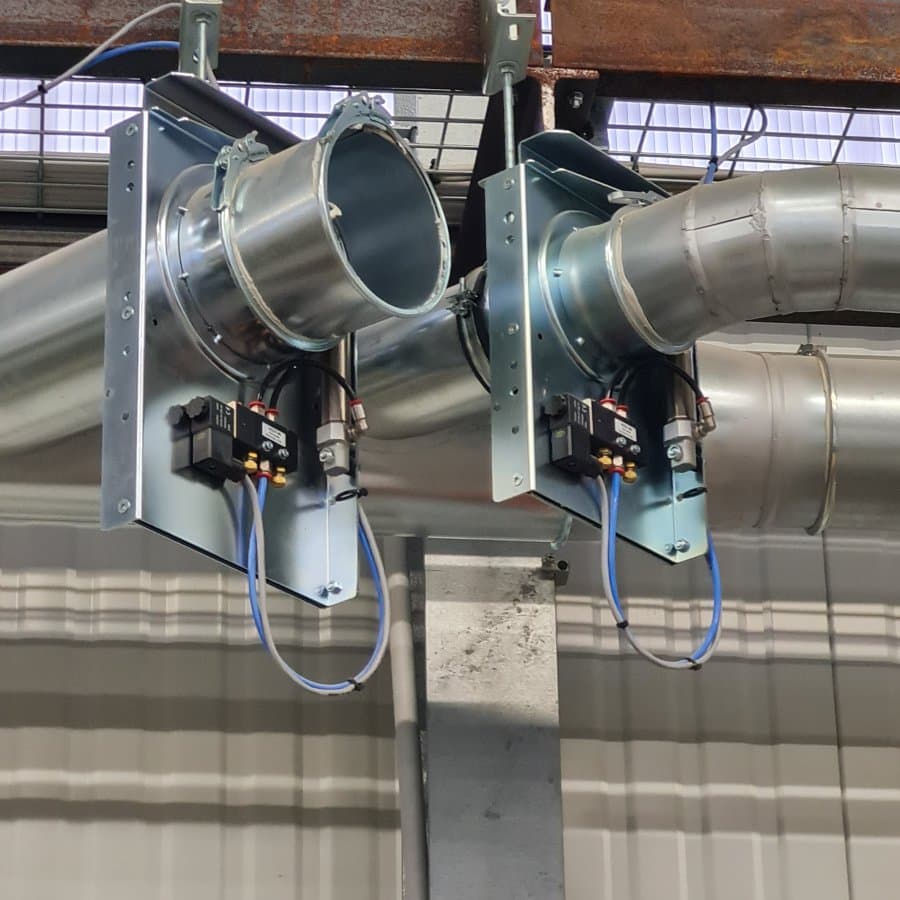

Schiebersteuerung in 4er-Gruppen für bis zu 8 Maschinen: Ansteuerung über potentialfreien Kontakt (PFK) oder Induktionsspule; 24-V-DC-Absperrschieber, motorisch mit Ein-Draht-Steuerung oder elektropneumatisch; max. 4 Platten je Förderstrang
Leistungsteil ZRS bis 0,18 kW; Zeitparameter am Touchdisplay einstellbar
Berstscheibensensor und Auswerteeinheit; Drucktransmitter für FU; Druckdosen; Blitzlampe; 2 x Kaltleiterauswertung; Drehüberwachung der Zellenradschleuse
Fortluft-/Rückluft-Umschaltung 24 V DC für Sommer-/Winterbetrieb
Filterwächter/Reststaubüberwachung mit Auswerteeinheit gemäß DIN EN 12779 und H3: Bei Überschreitung von 0,3 mg/m³ selbsthaltender Alarm und Umschaltung der Umluftklappe auf Fortluft
10er Klemmkasten 24 V/230 V, für Filterabreinigung komplett verdrahtet, inkl. ca. 6 lfm Kabel

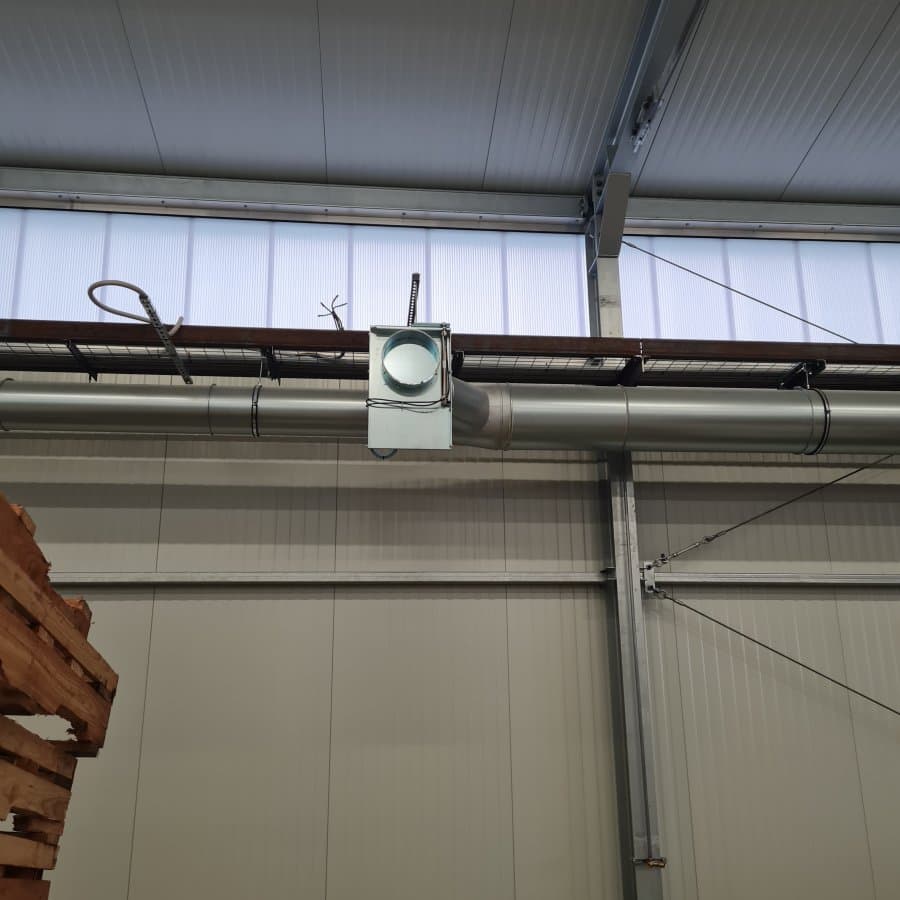

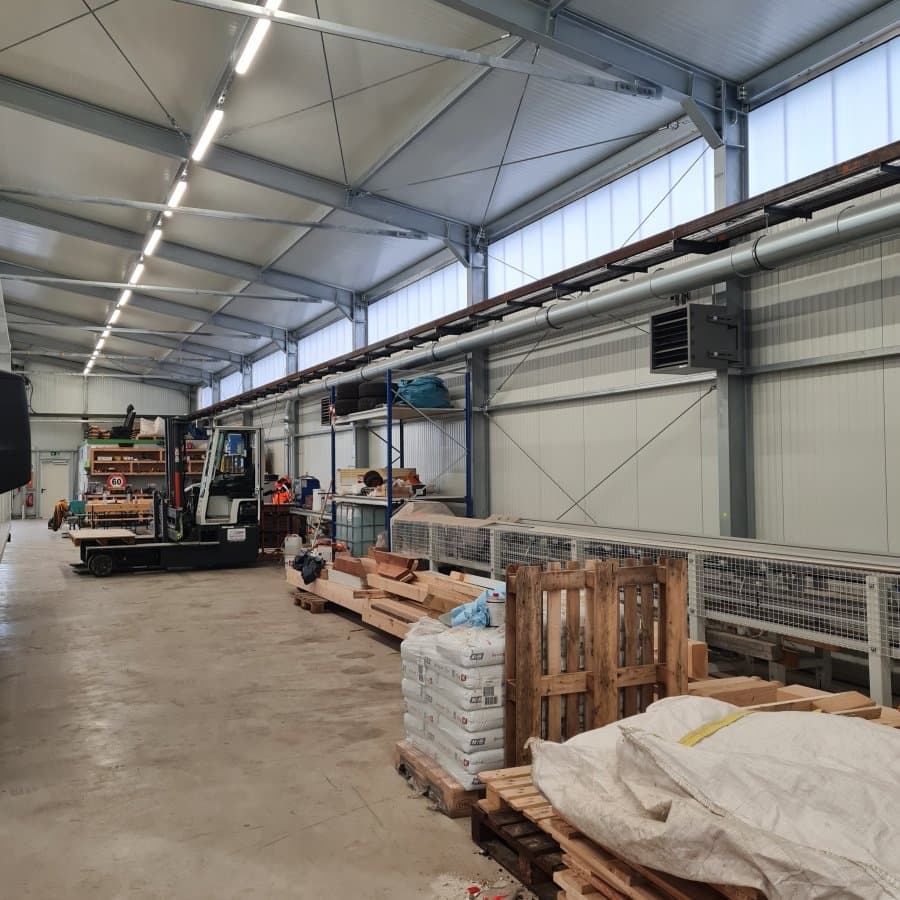

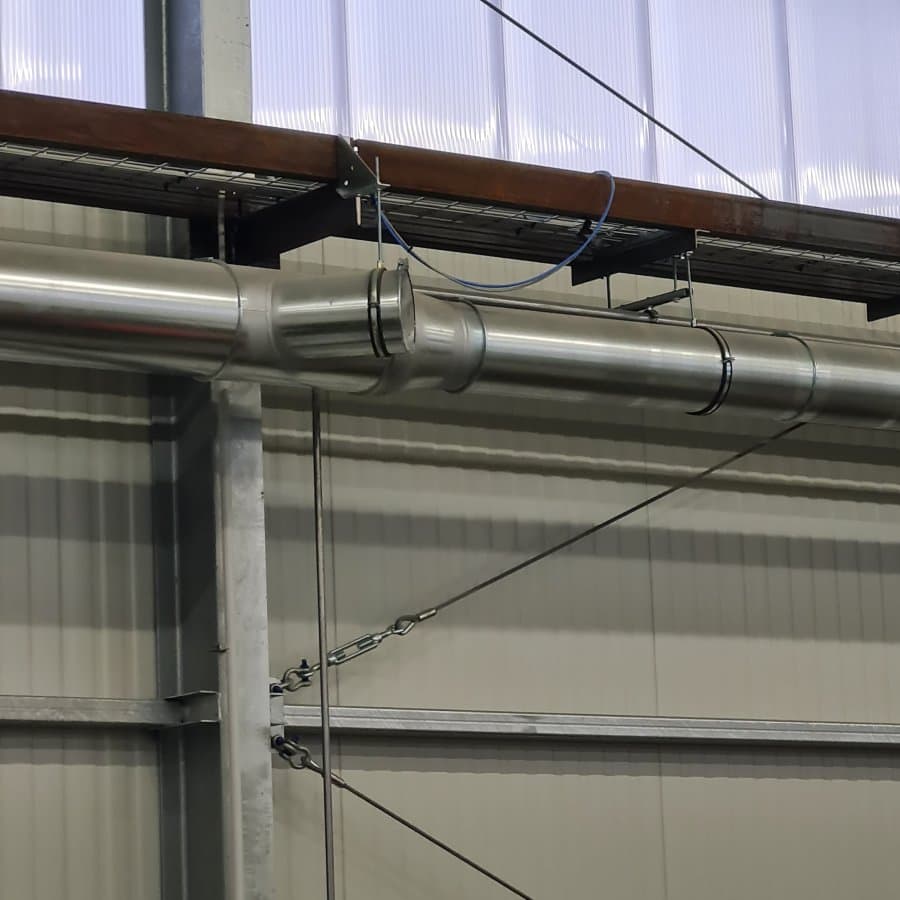

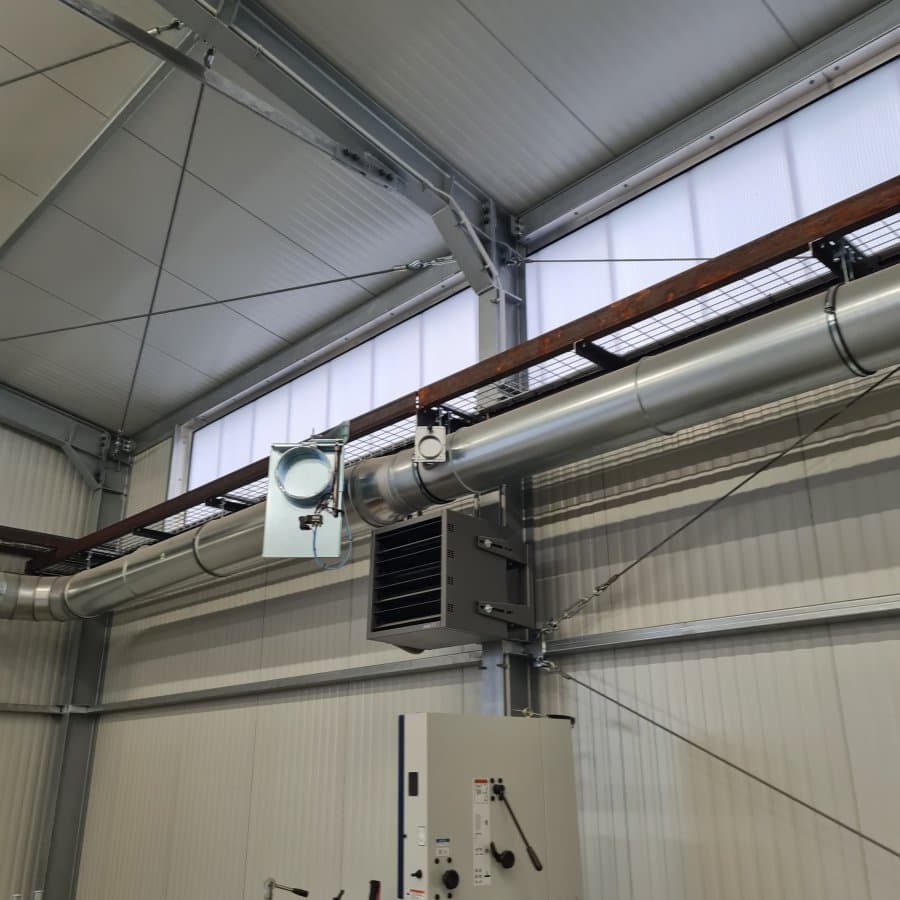

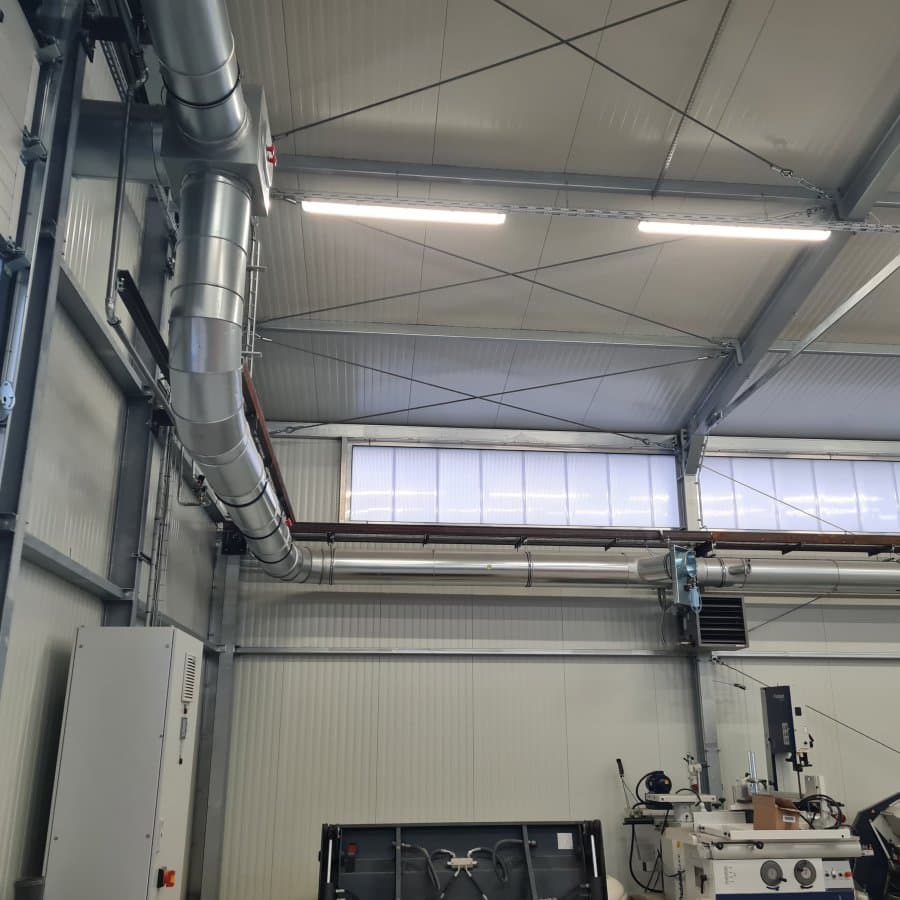

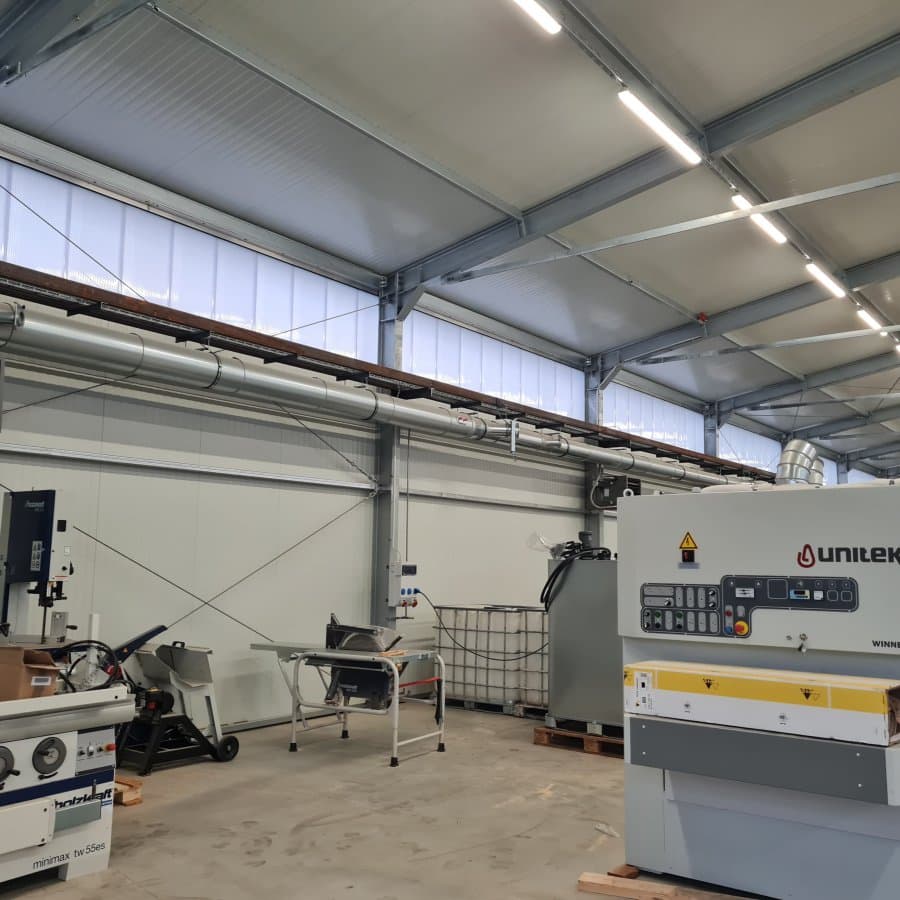

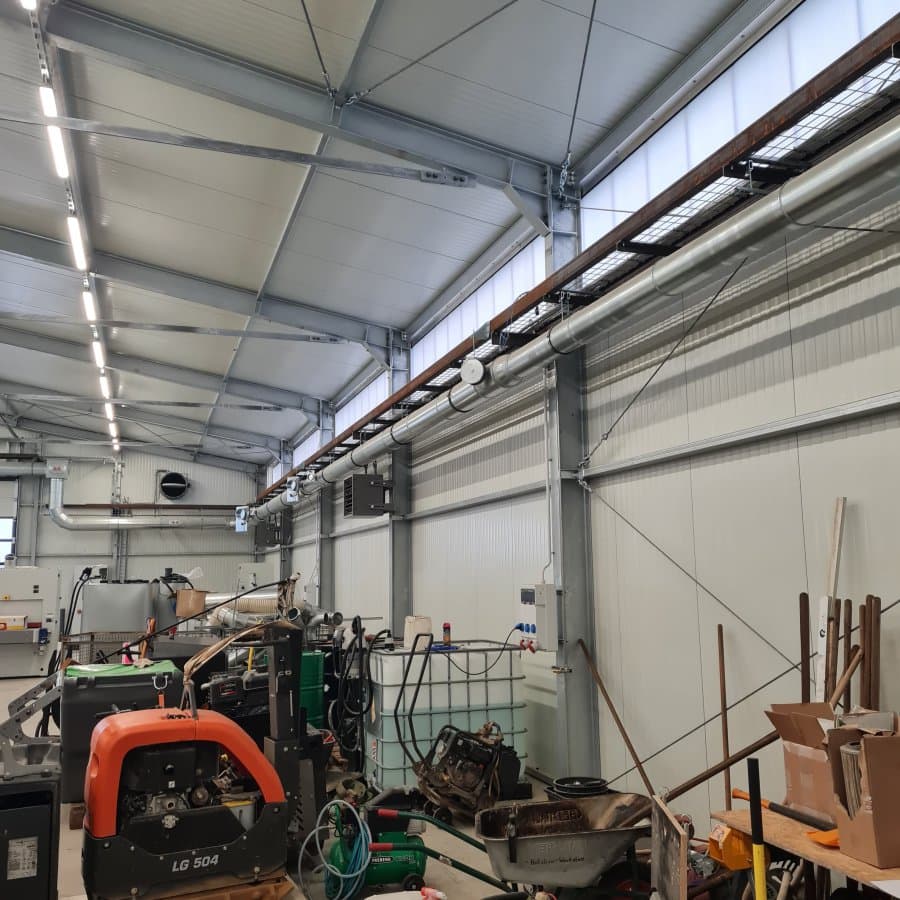

Rohrsystem inkl. Bögen, Abzweigen, Reduzierungen, PU-Schläuchen, Maschinenanschlüssen, Kleinteilen und EP-Schiebern zur Absaugung von 11 Holzbearbeitungsmaschinen + 1 HRS gemäß Spezifikation

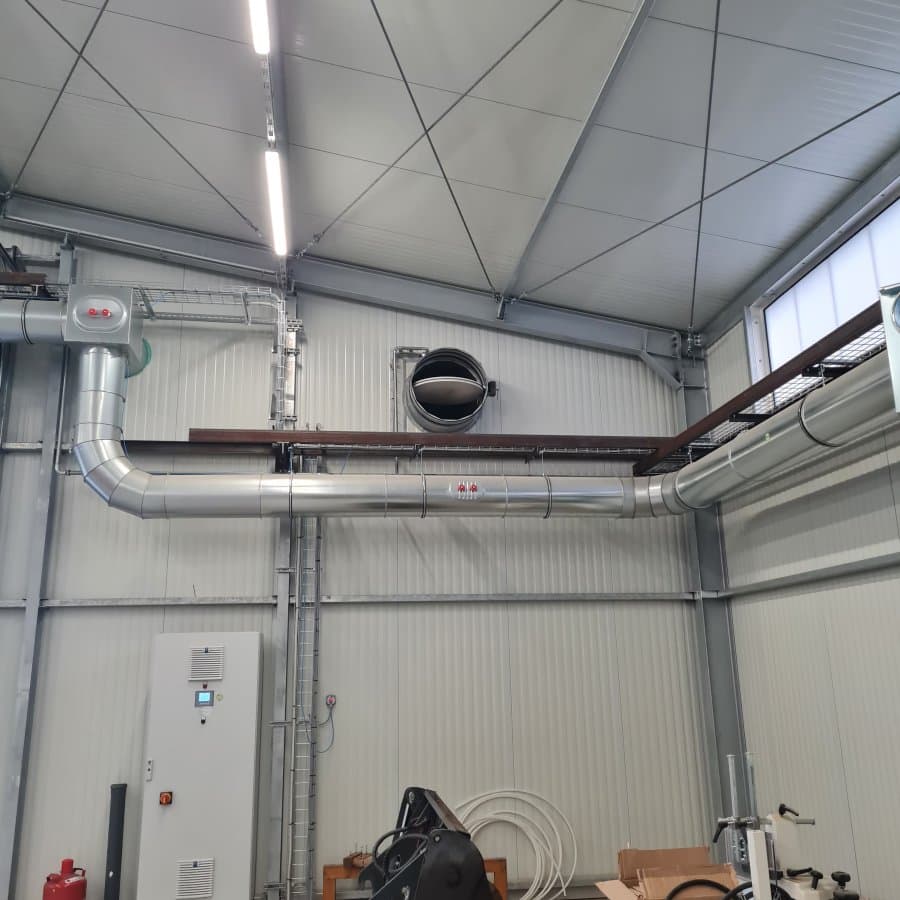

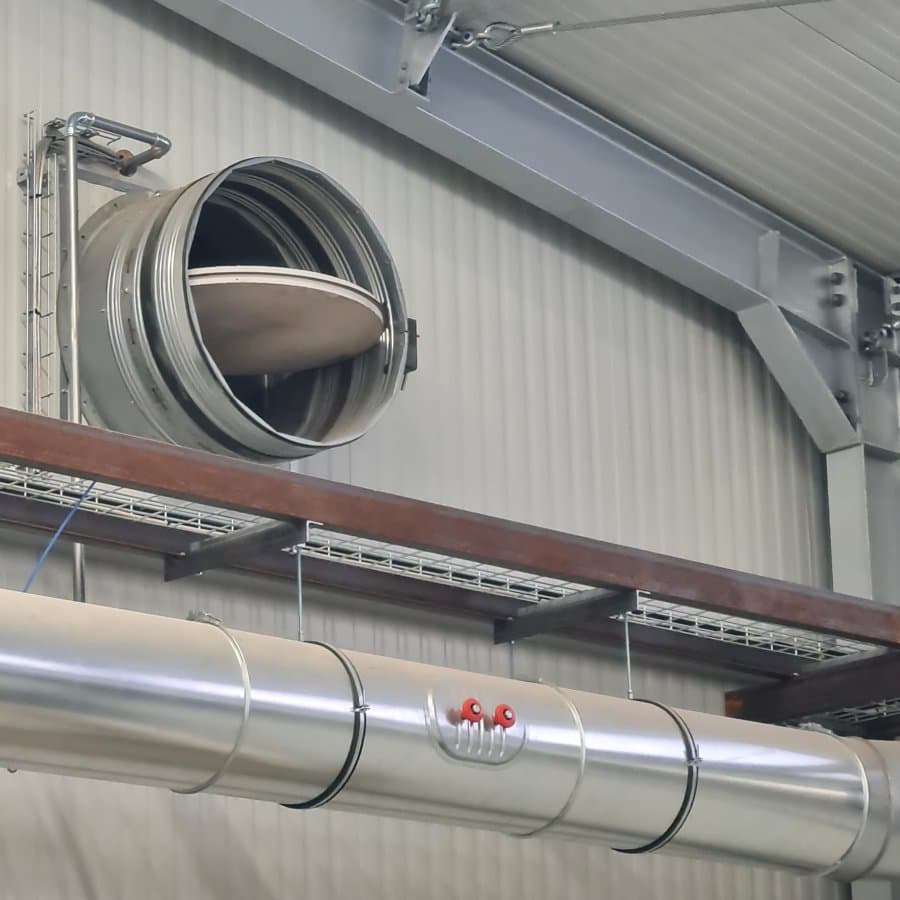

Rückluft gemäß TRGS 553 mit Umschaltklappe und Brandschutzklappe

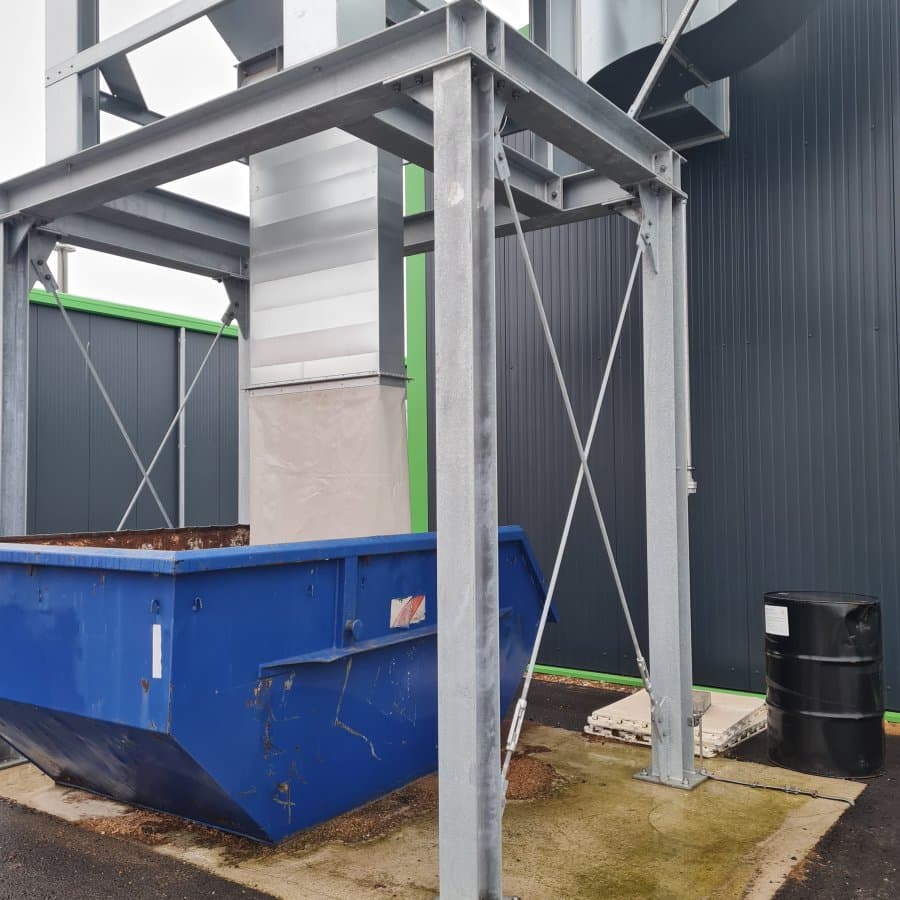

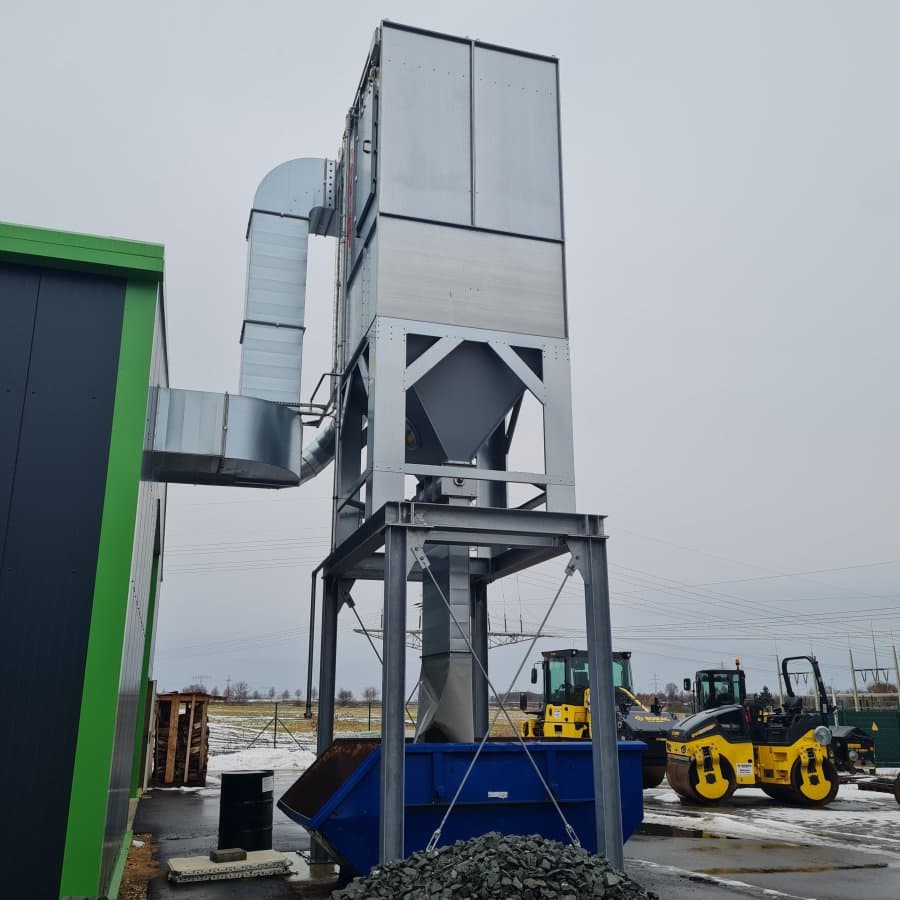

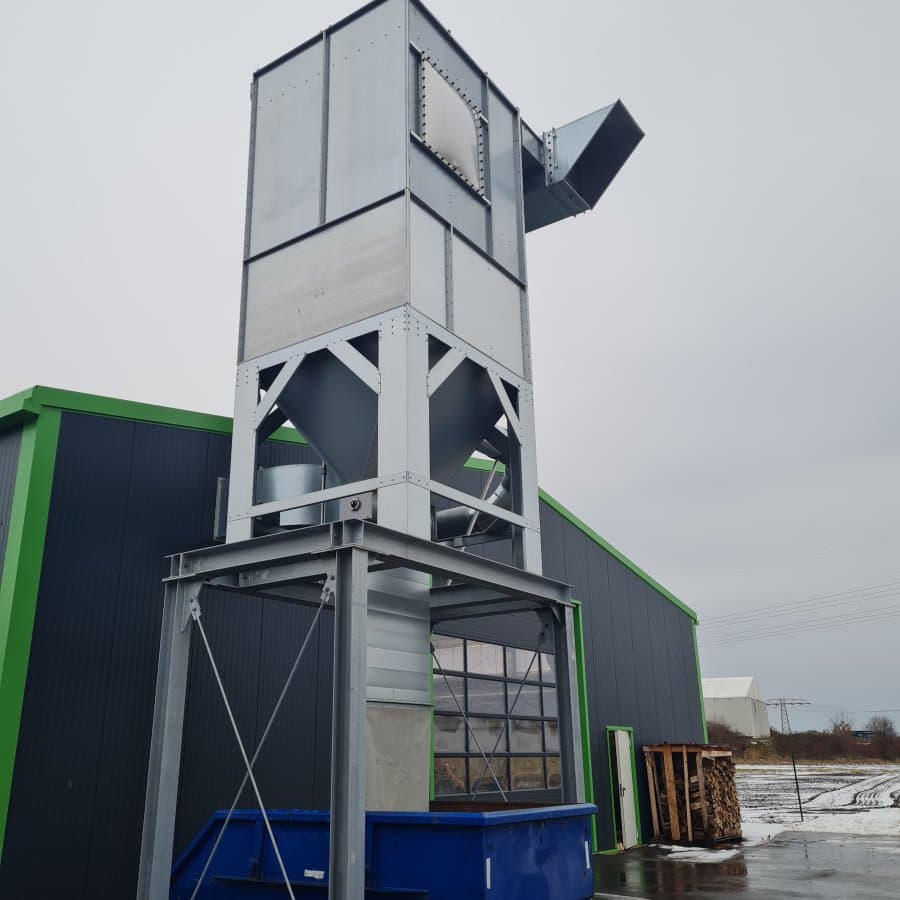

Verzinktes Untergestell zur Containerbeschickung
Paddelschalter 24 V-230 V mit Muffe zur Füllstandsanzeige im Schüttschacht
Maße: 2.092 x 2.000 x 5.292 mm
Besichtigung im montierten Zustand in 06667 Weißenfels möglich.
Preis inkl. Demontage
Verfügbarkeit: kurzfristig
Standort: 06667 Weißenfels
* abhängig vom Material
